Lieferumfang
1) Anleitung
Diese Anleitung begleitet Sie durch den kompletten Aufbau Ihres Vogelscheuch-Drachen-Systems — vom Lieferumfang bis zur Einlagerung am Saisonende. Das System hält lange, wenn es entsprechend behandelt wird. Bitte lesen Sie die Anleitung vor der Installation einmal vollständig durch.

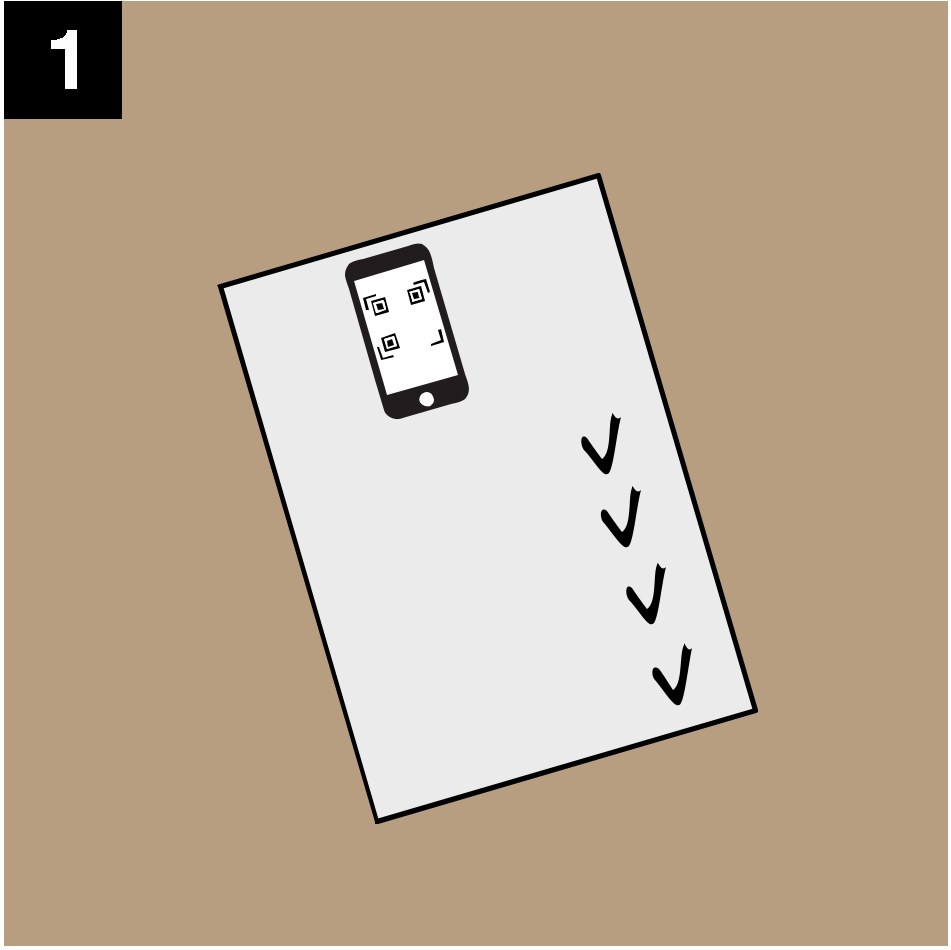

2) Express-Checkliste
Wir stellen das System individuell zusammen. Auf der Checkliste sind alle Systemteile aufgeführt. Der Lieferung liegt eine Express-Checkliste bei, mit der Sie den Inhalt direkt beim Auspacken auf Vollständigkeit prüfen können.

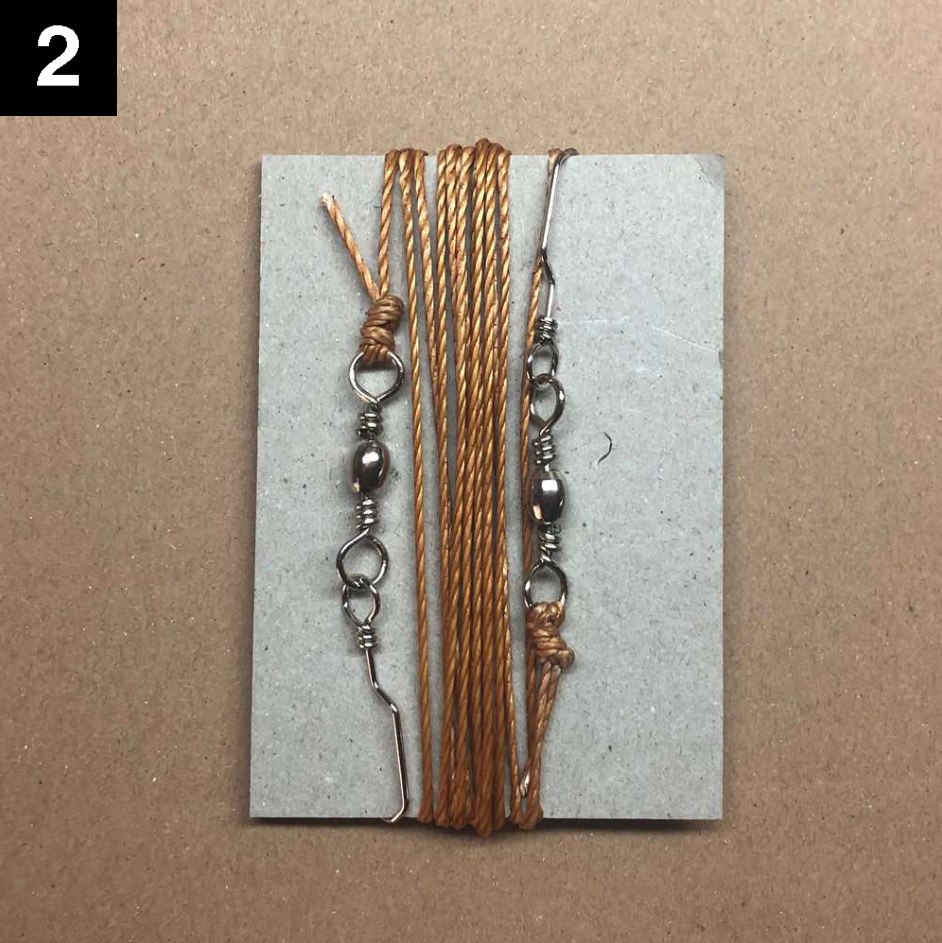

3) Spezialschnur
Eine fertig konfektionierte Spezialschnur für den Drachen gehört ebenso zum Lieferumfang

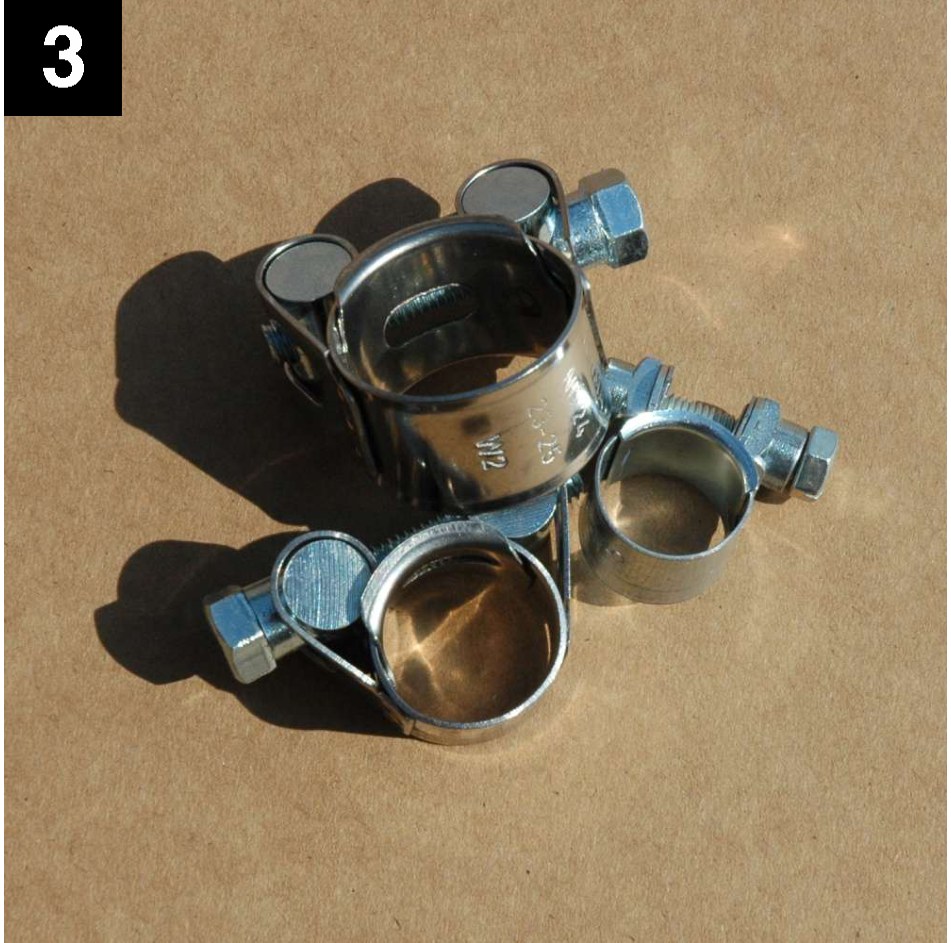

4) Schellen-Satz
Der Umfang richtet sich nach dem System: STARTER 3 Schellen, ECO und STN je 7 Schellen, XL 10 Schellen.

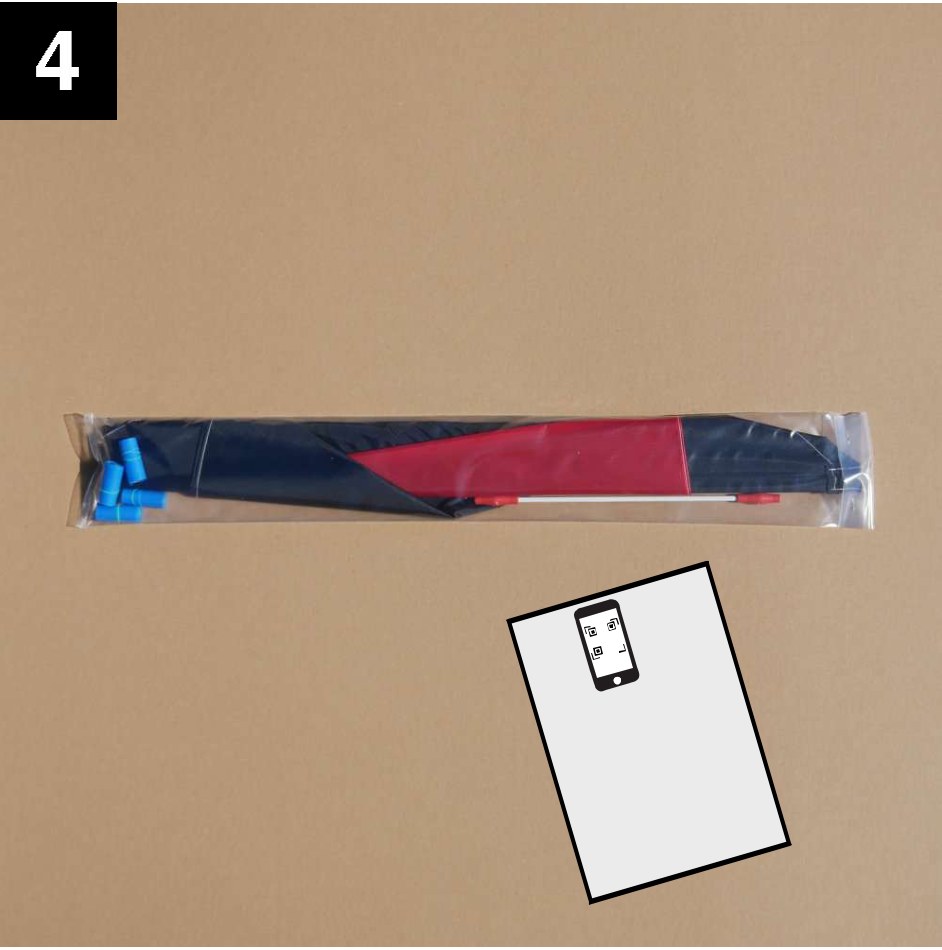

5) Delta-Drachen
Je nach Ausführung liegt ein Deltadrachen oder ein Falkendrachen bei — jeweils mit eigener, separater Aufbauanleitung.

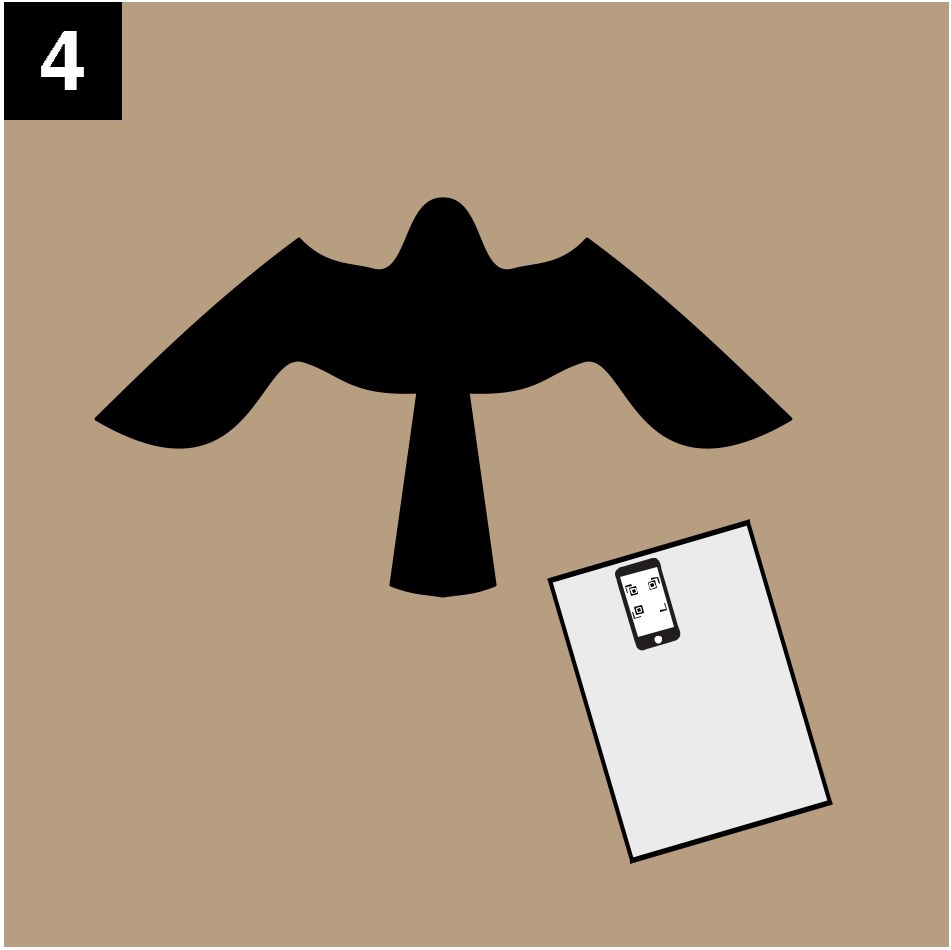

6) Falkendrachen
Je nach Ausführung liegt ein Deltadrachen oder ein Falkendrachen bei — jeweils mit eigener, separater Aufbauanleitung.

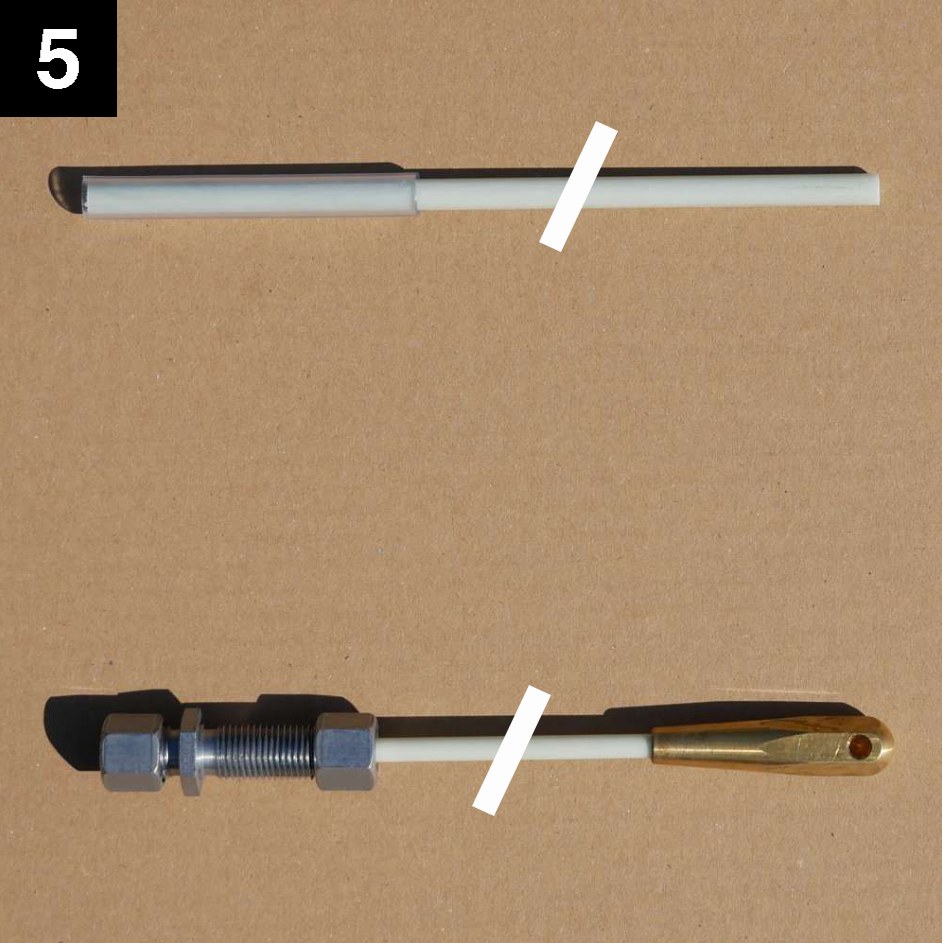

7) Systemspitze
Die Systemspitze besteht aus zwei Glasfiberstangen: eine 8-mm-Stange mit Schlauchschutz und eine 6-mm-Stange mit Messingspitze und Schraubverbinder.

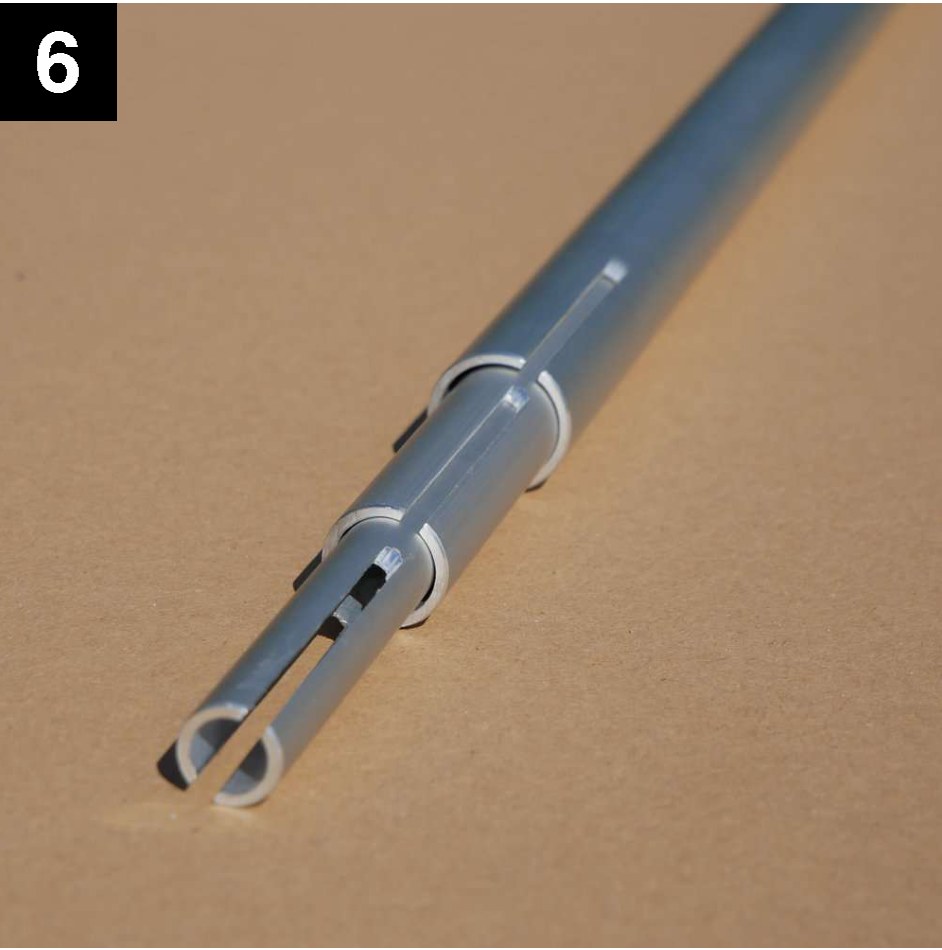

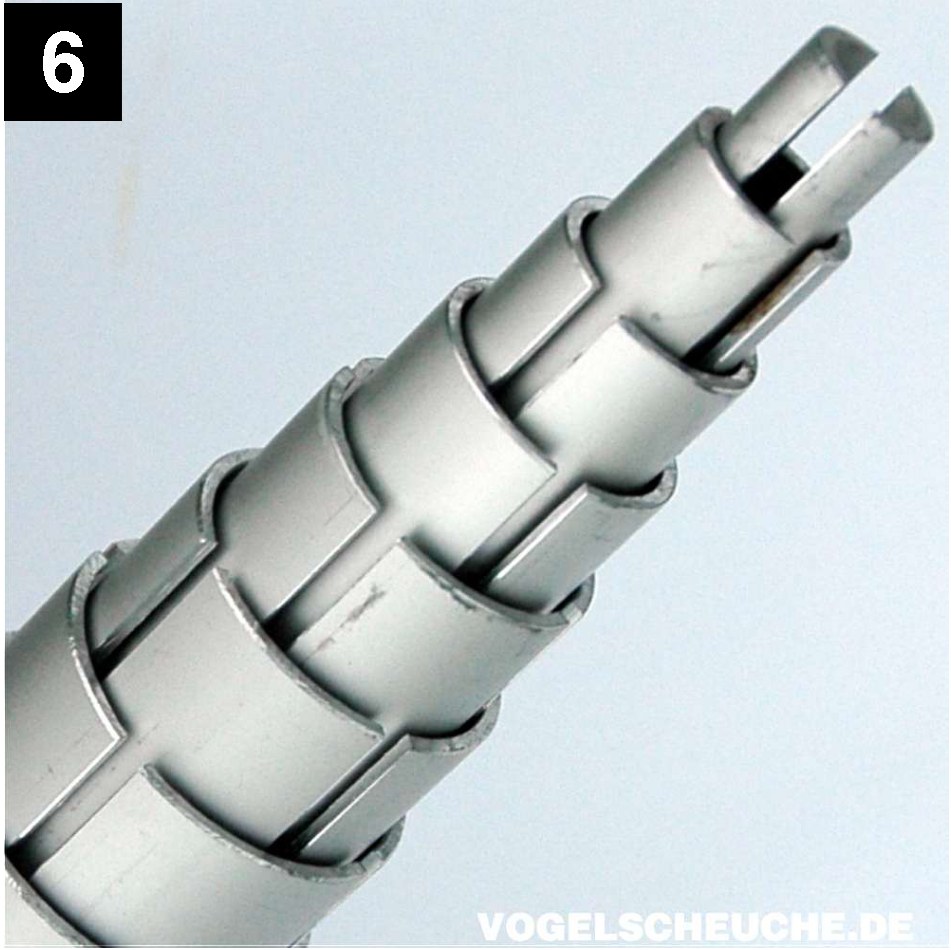

8) Aluminium-Rute
Die Rute besteht aus mehreren ineinandergesteckten Rohren aus Flugzeugaluminium
9) Rutenanzahl
Die Anzahl richtet sich nach Systemgröße und Wirkungskreis. STARTER 3 Rohre, ECO und STN je 7 Rohre, XL 10 Rohre.

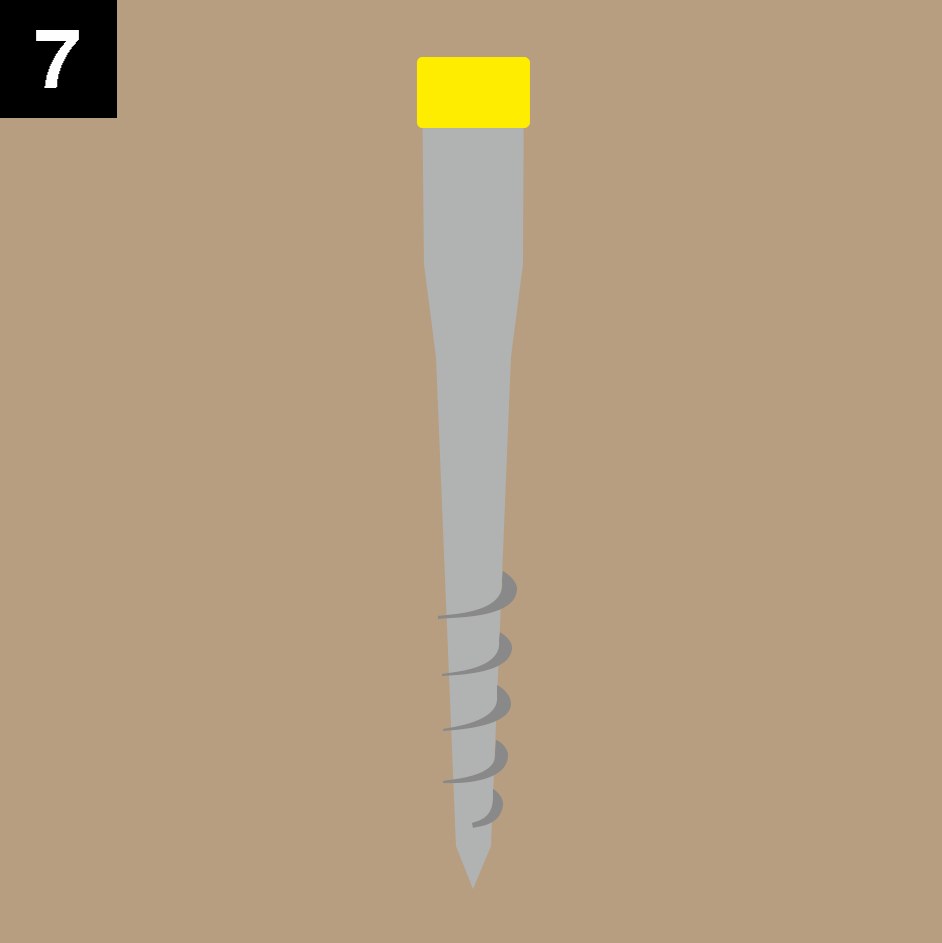

10) Bohranker
Der Bohranker ist aus feuerverzinktem Metall mit Kunststoffkranz und Halterungen gefertigt.

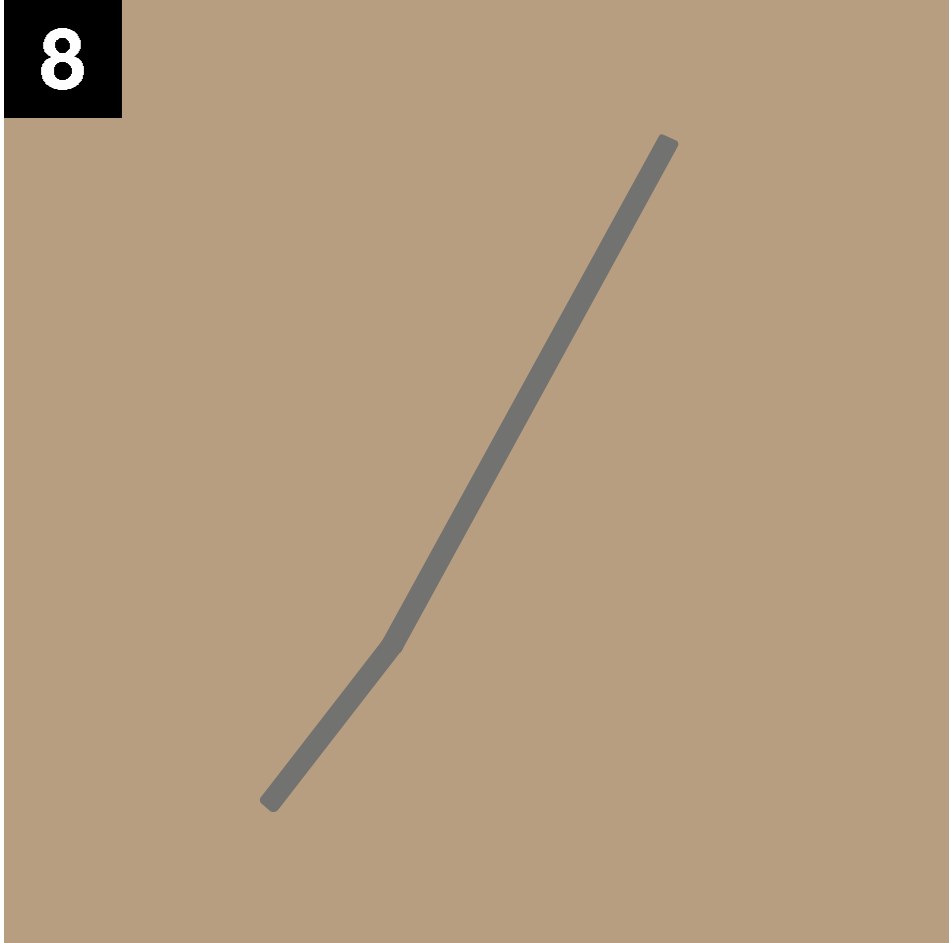

11) Eindrehstange
Die passende Eindrehstange aus Metall gehört ebenfalls zum Lieferumfang.
Vorbereitungen
12) Personalaufwand
Der Aufbau kann von einer Person durchgeführt werden.
13) Zeitbedarf
Damit das System am Standort schneller installiert werden kann, empfehlen wir einige Vorbereitungen — das dauert einmalig etwa 15 Minuten. Der eigentliche Aufbauvorgang am Standort dauert dann noch einmal etwa 15 Minuten. Für beides genügt 1 Person.

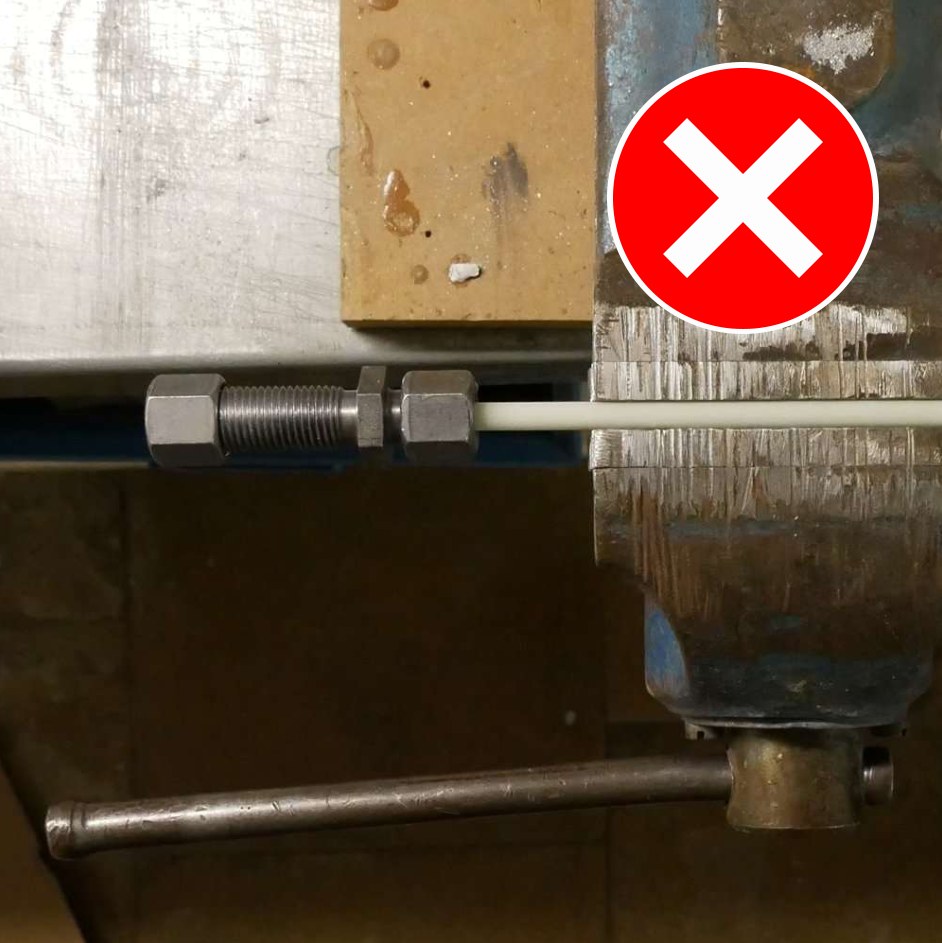

14) Glasfiber-Spitze zusammenschrauben
Achten Sie immer darauf, dass nur der Metallverbinder eingespannt wird: Niemals den Glasfiber-Stab direkt einspannen — Splittergefahr!

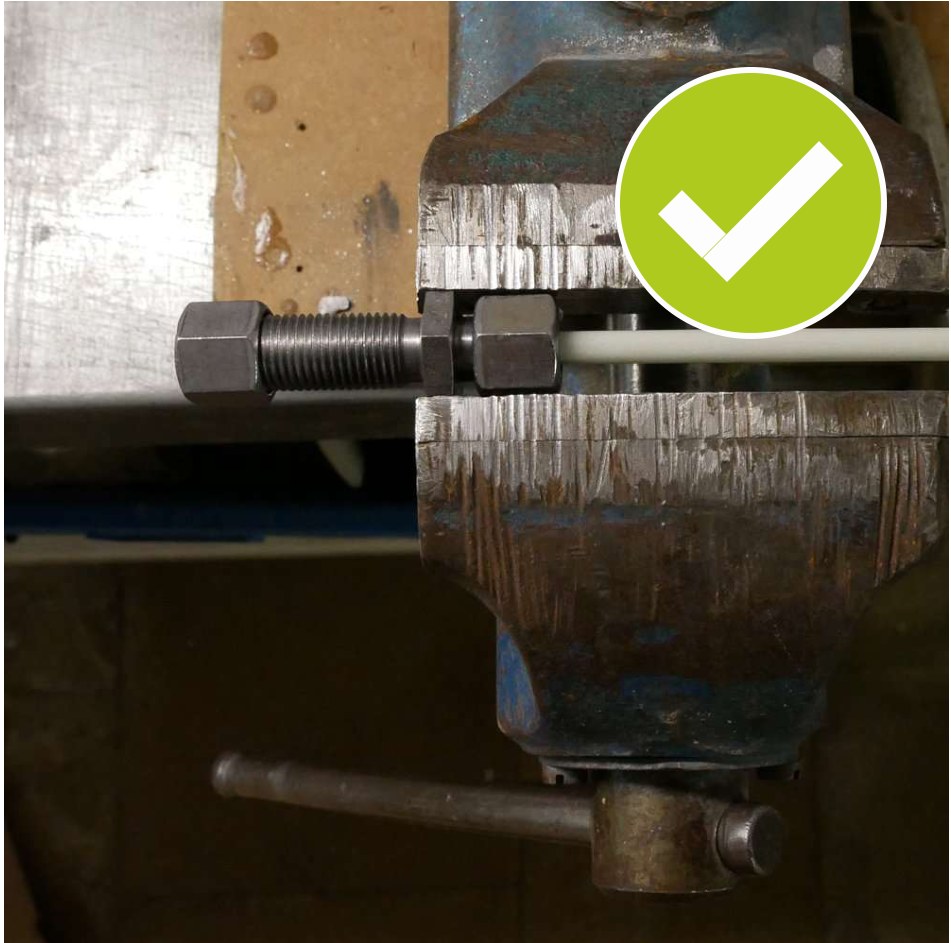

15) Richtig einspannen
Die Glasfiber-Spitze besteht aus 2 Teilen und ist vormontiert. Wir empfehlen, sie vorab komplett zusammenzuschrauben — das ist einfacher als direkt am Standort. Spannen Sie dazu den Stab mit dem Verbinder in den Schraubstock ein oder halten Sie mit dem 19er Schlüssel gegen.

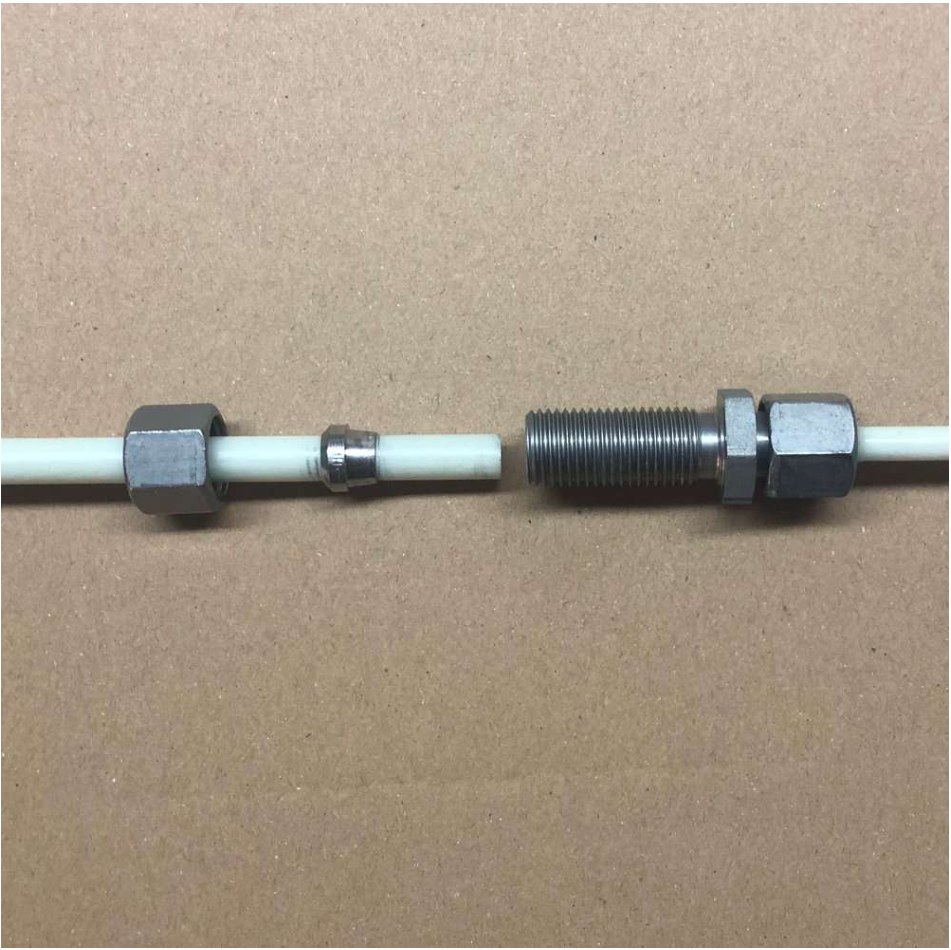

16) Spitze fertig verschrauben
Stecken Sie anschließend den anderen Stab in den Verbinder und ziehen Sie die Mutter fest — ansonsten könnten sich die Stangen im Dauerbetrieb lösen. Jetzt ist das System für den Standortaufbau vorbereitet.
17) Drachen vorbereiten
Dem Drachen liegt eine eigene Aufbauanleitung bei. Bitte bauen Sie den Drachen vor der Installation am Standort vollständig zusammen.
Werkzeug
18) Arbeitshandschuhe
Wir empfehlen, für den Aufbau Arbeitshandschuhe bereitzulegen.
19) Maulschlüssel
Für den Zusammenbau der Glasfiber-Spitze benötigen Sie Maulschlüssel in den Größen 17 mm und 19 mm.
20) Ratsche
Für die Schellen genügt ein Maulschlüssel oder eine Ratsche in 8 mm und 10 mm.
Standortwahl
21) Schutzgebiete sind ausgeschlossen
Vogelabwehrsysteme dürfen nicht in Natur- oder Vogelschutzgebieten installiert, aufgestellt oder betrieben werden.

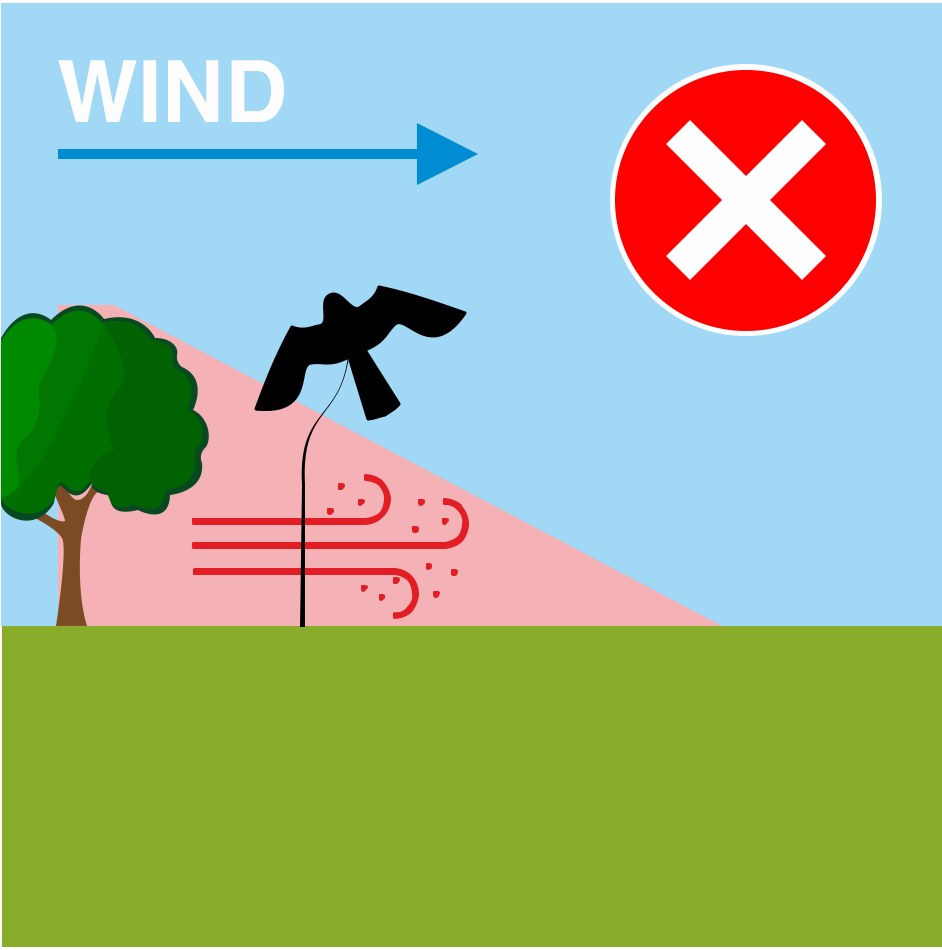

22) Optimales Umfeld
Das System wurde für die Landwirtschaft mit Einsatz auf freiem Feld entwickelt. Beobachtungen haben gezeigt, dass der Drachen bereits bei Morgendämmerung besonders effektiv ist, wenn die meisten Vögel ihre erste Nahrungssuche unternehmen. Hügel, Klippen, Bäume und Gebäude erzeugen starke Windwirbel und können die einwandfreie Funktion stören — das führt zu schnellerem Verschleiß und im Extremfall zu Materialermüdung und Stangenbrüchen.
23) Mindestabstand bei 2 Metern Hindernishöhe
Der Abstand des Systems sollte mindestens das 7-Fache der Hindernishöhe betragen: bei 2 Metern Höhe also 14 Meter Abstand,
24) Mindestabstand bei 4 Metern Hindernishöhe
bei 4 Metern Höhe 28 Meter.

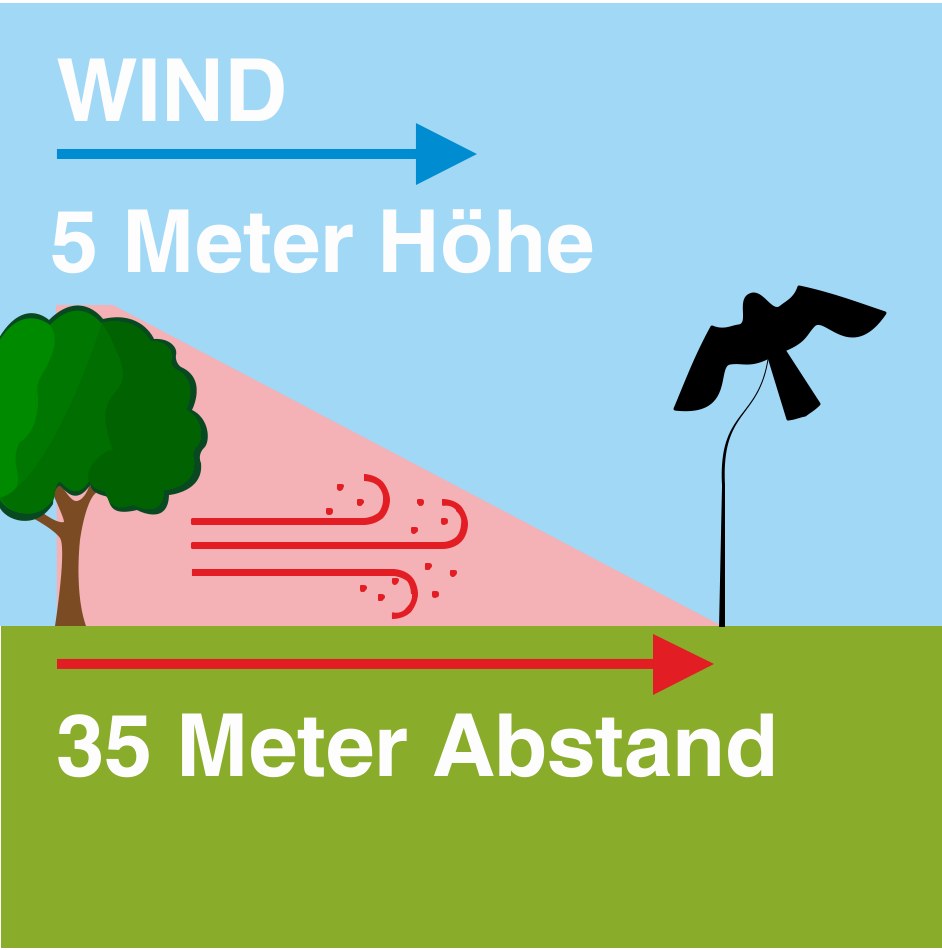

25) Mindestabstand bei 5 Metern Hindernishöhe
Bei 5 Metern Hindernishöhe sind 35 Meter Abstand einzuhalten

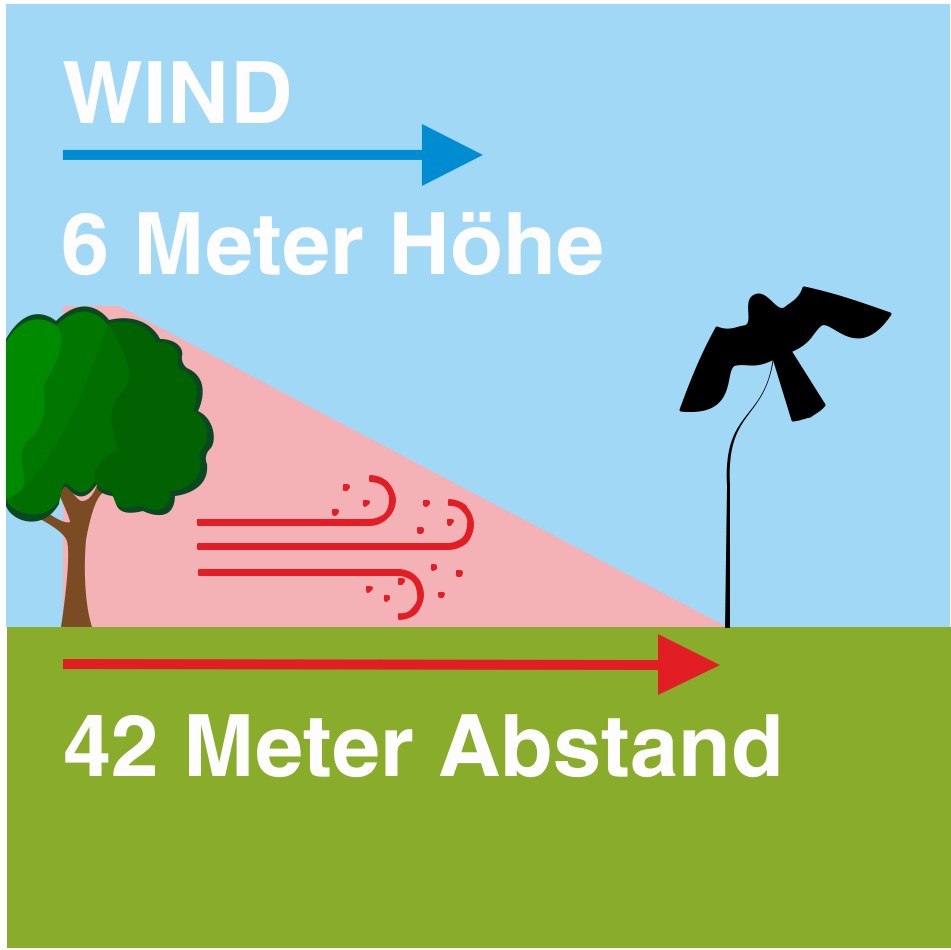

26) Mindestabstand bei 6 Metern Hindernishöhe
bei 6 Metern Höhe 42 Meter.
27) Mindestabstand bei 8 Metern Hindernishöhe
Bei 8 Metern Hindernishöhe sind 56 Meter Abstand nötig.

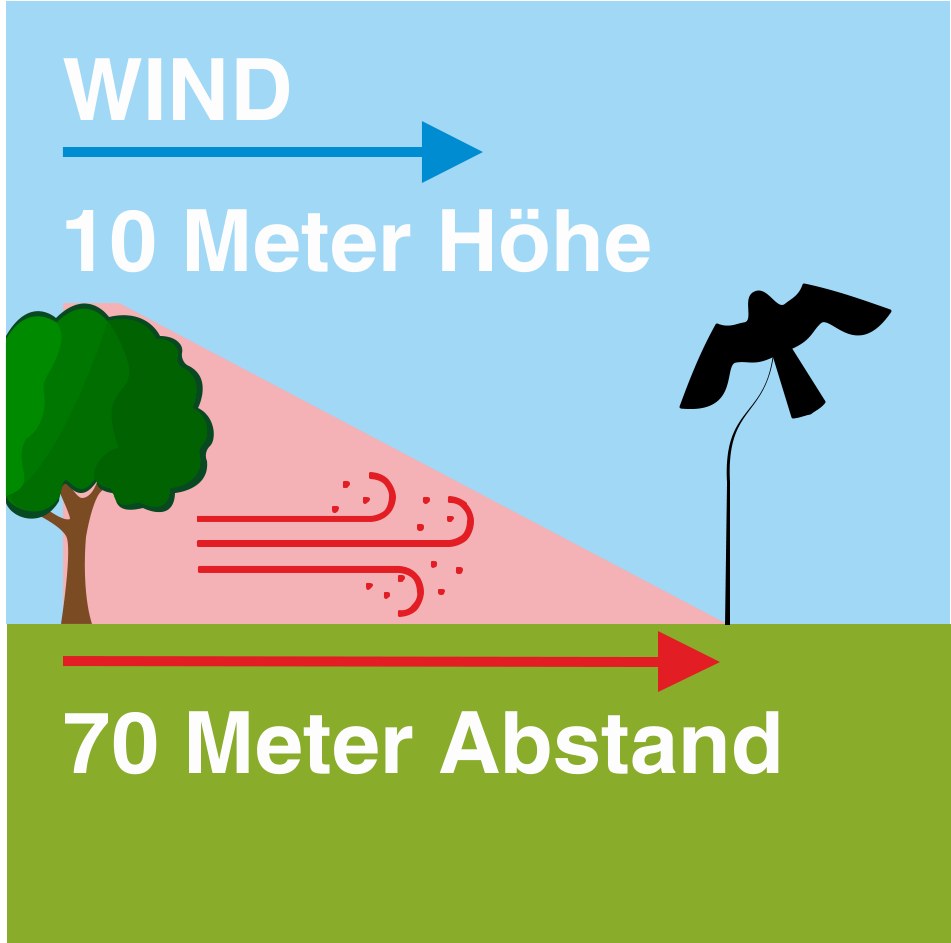

28) Mindestabstand bei 10 Metern Hindernishöhe
bei 10 Metern Höhe 70 Meter. Es ist sehr wichtig, diese Abstände einzuhalten — das Material wird sonst extrem belastet, was die Haltbarkeit des Systems verkürzt. Schäden, die hierdurch entstehen, sind nicht durch eine Garantie abgedeckt.
Service
Falls Sie bezüglich Ihres Aufstellortes Beratung benötigen oder die Abstände nicht eingehalten werden können, sprechen Sie uns gerne an.
Sicherheit
Die Rute nicht in der Nähe von Hochspannungsmasten, Freileitungen oder während eines Gewitters aufstellen — Lebensgefahr!
Installation

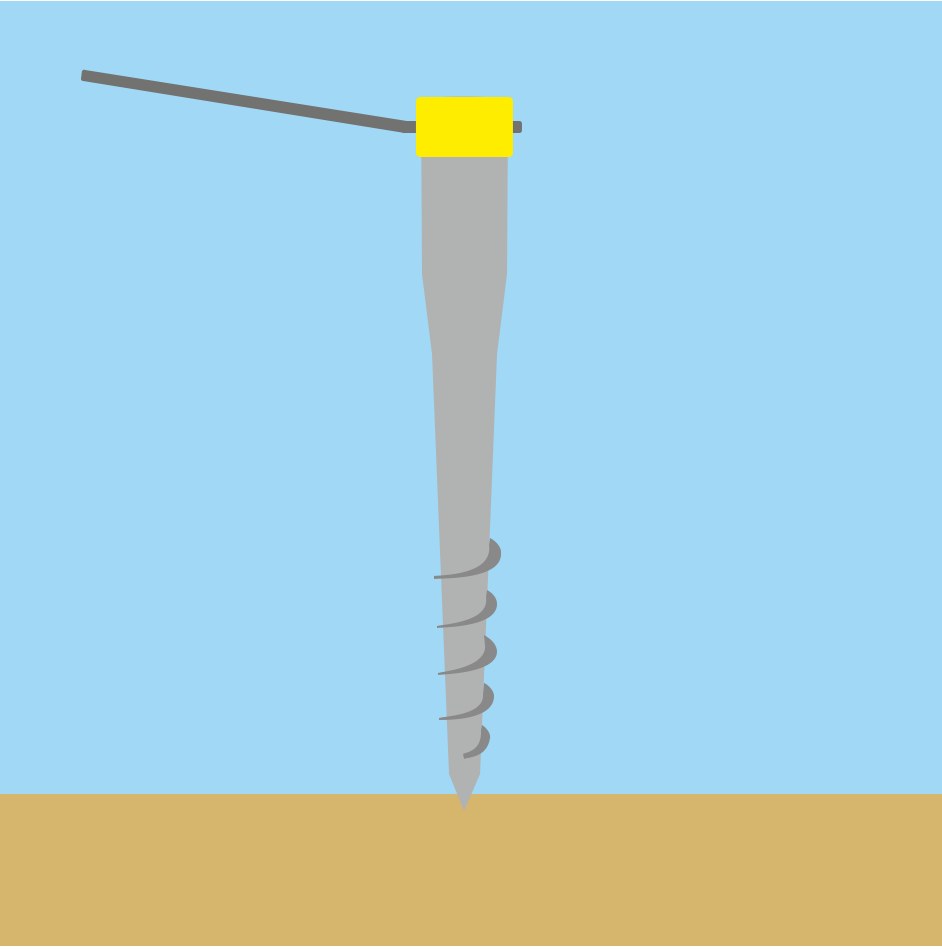

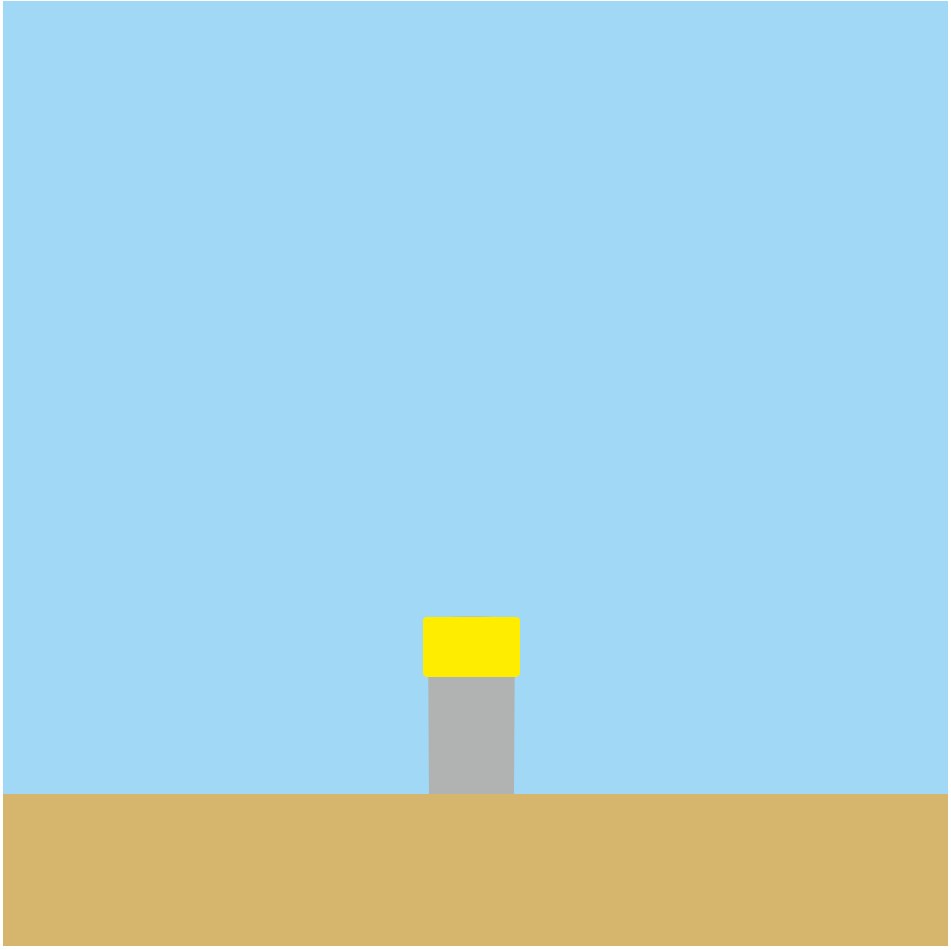

29) Bohranker setzen
Den Bohranker mithilfe der Eindrehstange senkrecht in den Boden schrauben, bis er richtig fest sitzt.
30) Bohranker einschrauben
Anschließend die Eindrehstange wieder entfernen.

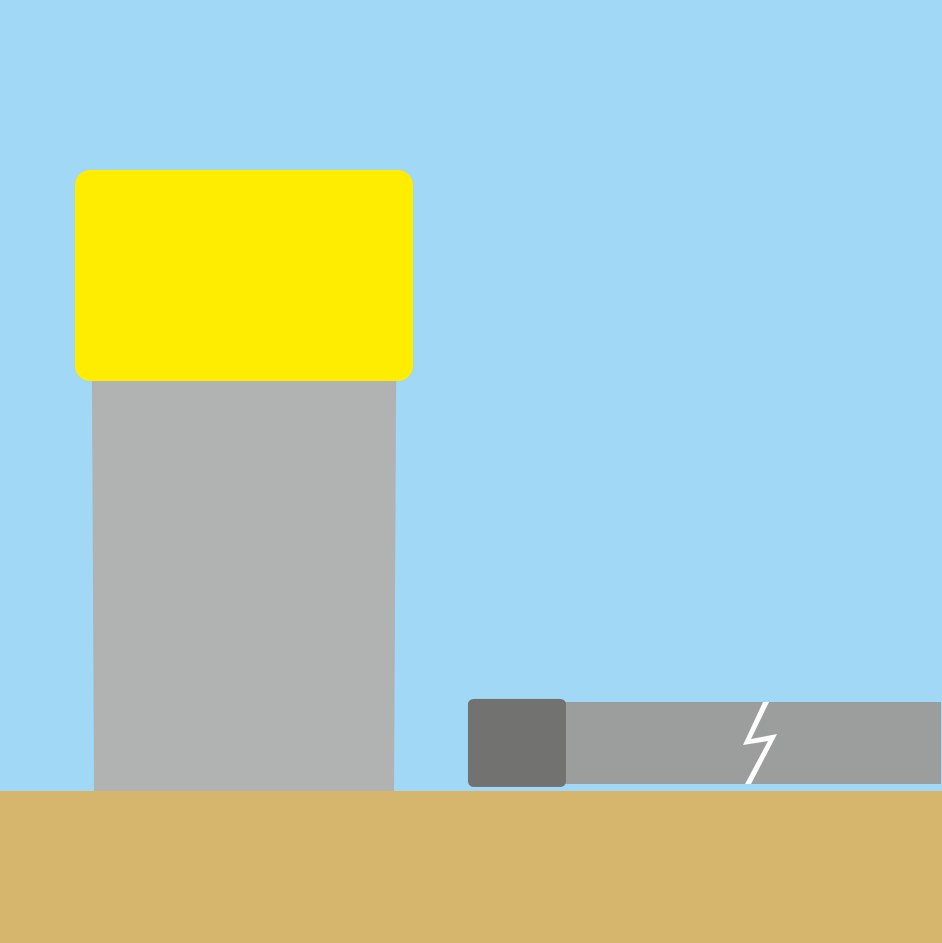

31) Rute anlegen
Die Rute mit dem unteren Ende direkt in der Nähe des Bohrankers ablegen.

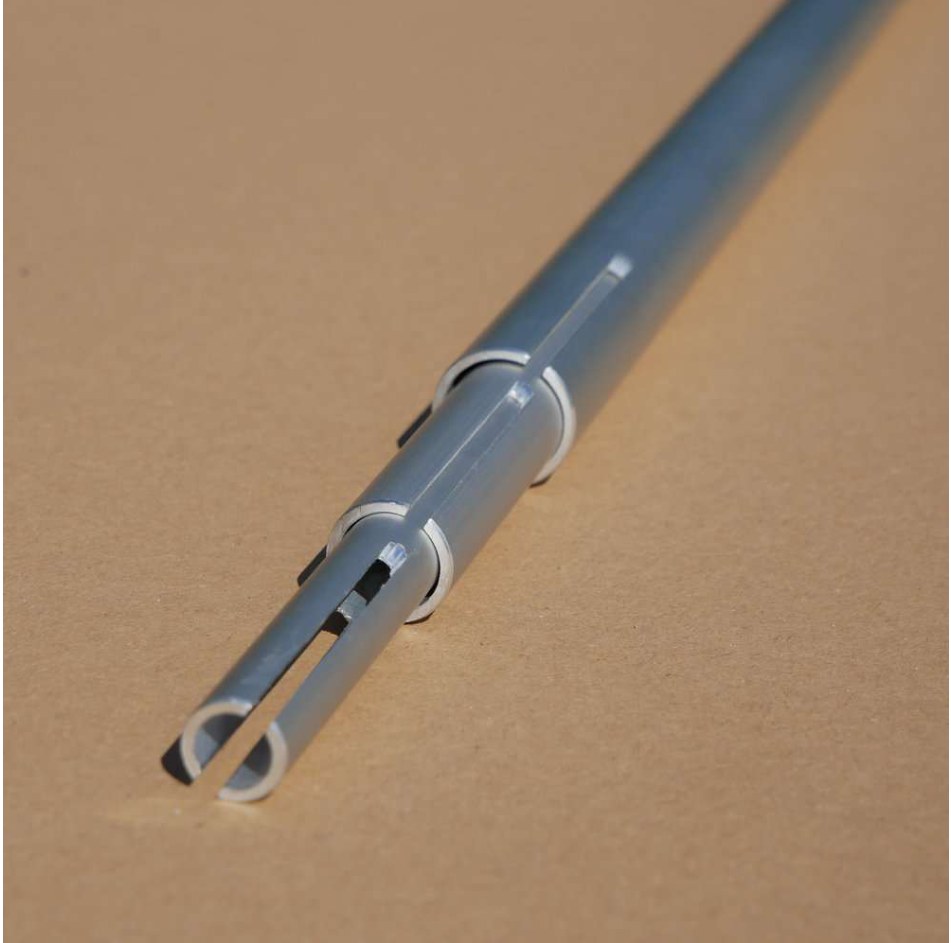

32) Rute ausziehen
Die inneren Rohre ca. 10 cm herausziehen, die größte Schelle über das Rohr schieben, dann das Rohr bis zur roten Markierung herausziehen.

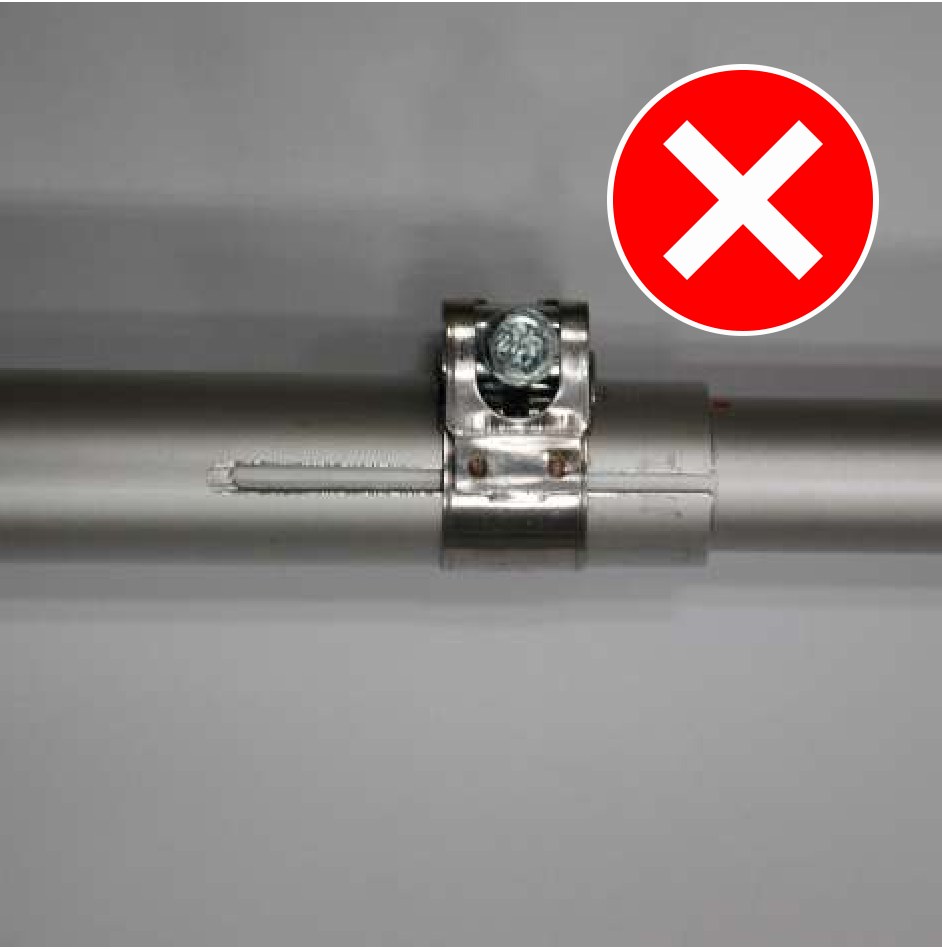

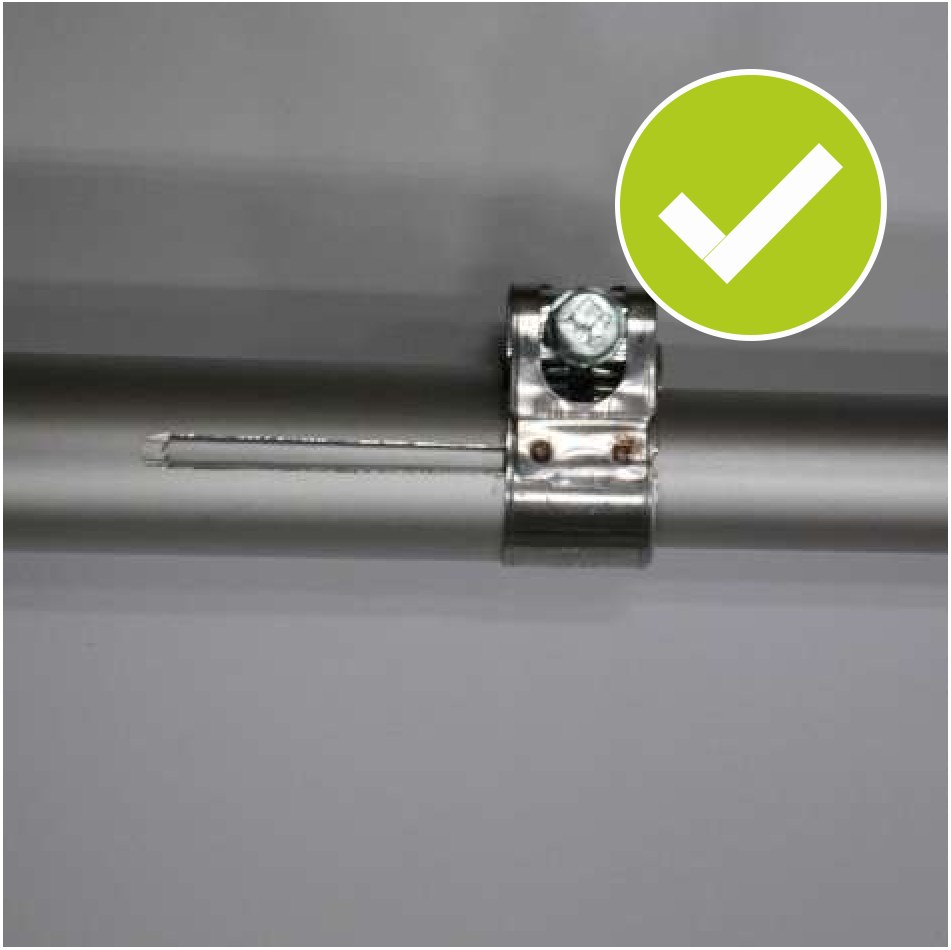

33) Rohre verschellen
Die rote Markierung darf danach nicht mehr sichtbar sein — das Rohr sitzt dann ca. 15 cm im darunterstehenden Rohr.
34) Schellenabstand
Die Schelle wie auf dem Bild sichtbar festschrauben und mit den übrigen Rohren genauso verfahren.

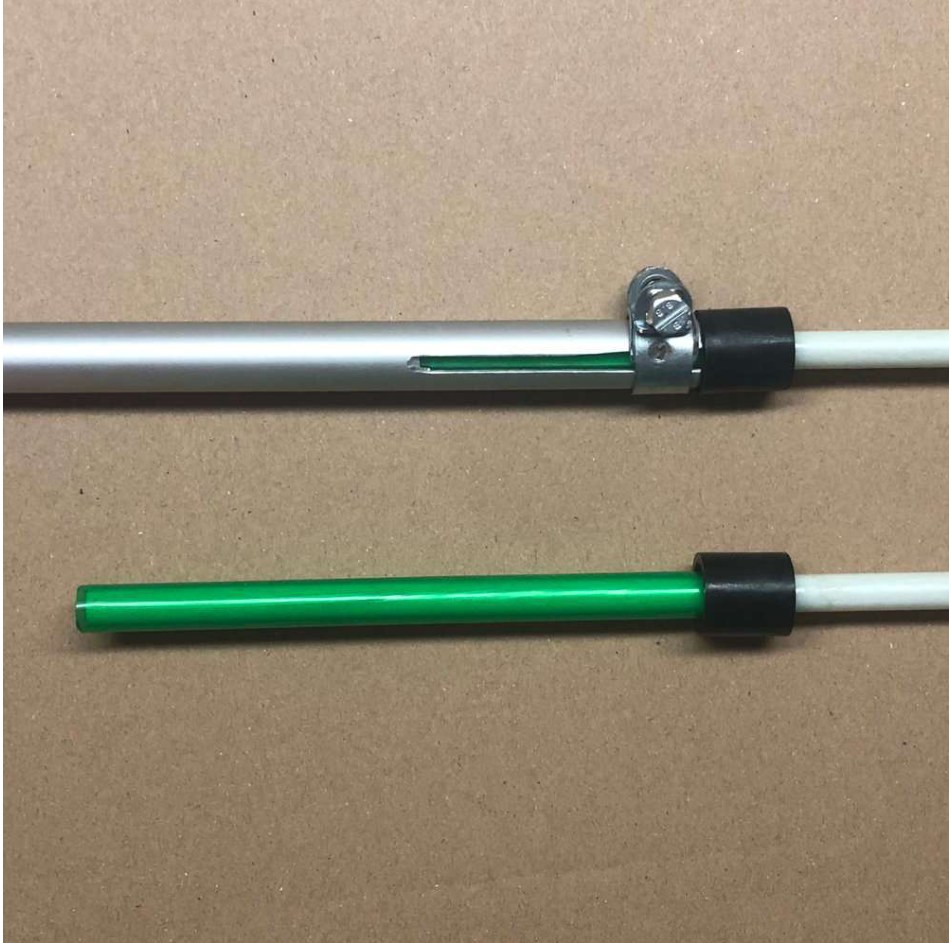

35) Glasfiber-Spitze einschieben
Die Glasfiber-Spitze mit dem Kunststoffschlauch bis zum Anschlag in das oberste Aluminiumrohr einschieben und mit der Schelle befestigen. Die Rute hat jetzt ihre volle Länge und liegt auf dem Boden.

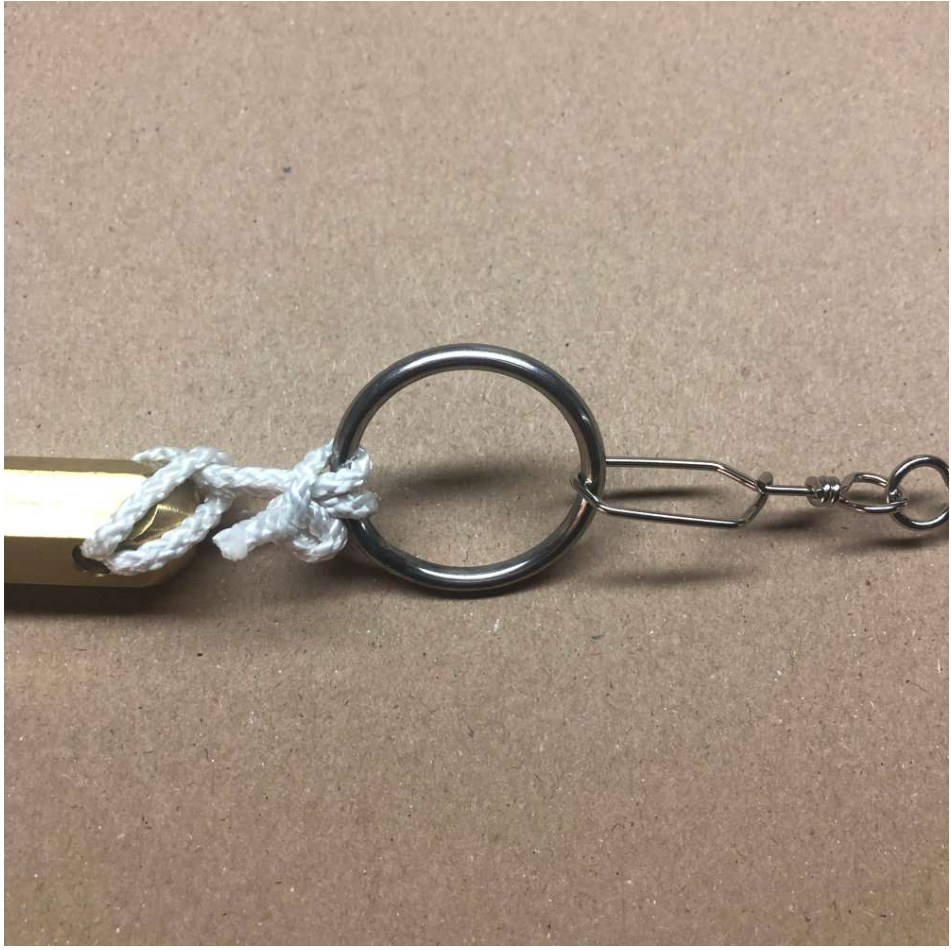

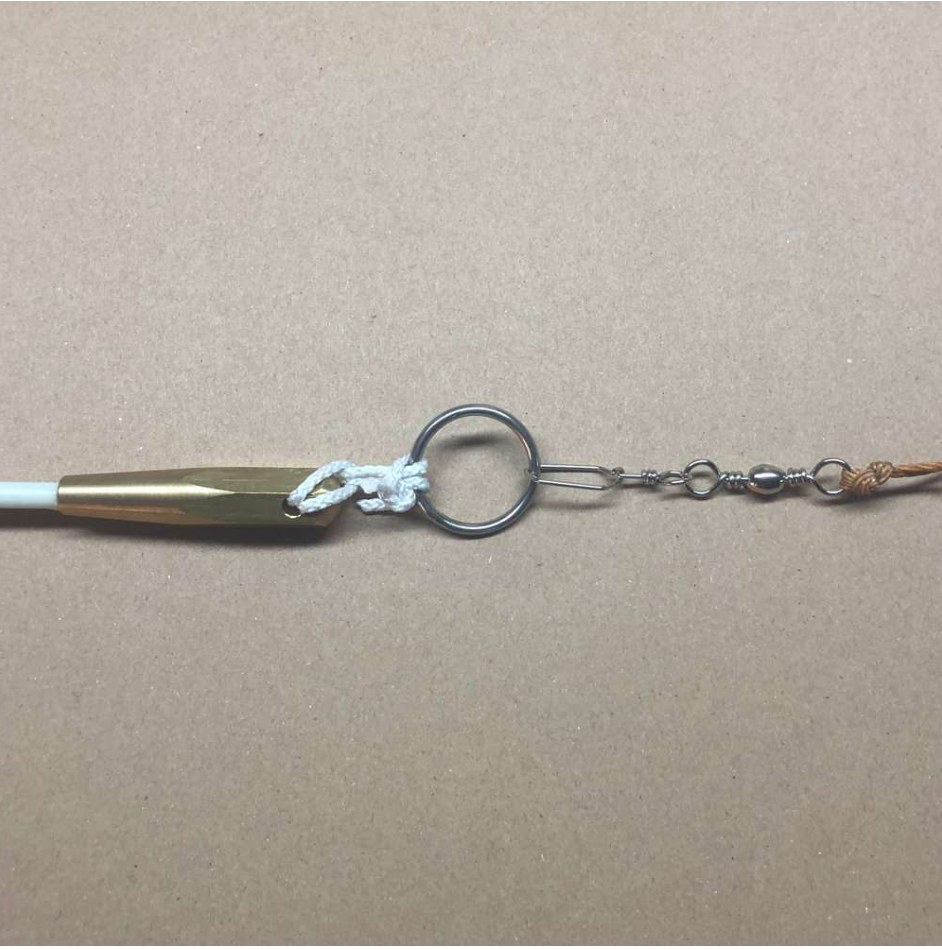

36) Schnur befestigen
Die Schnur wie abgebildet an der Rutenspitze mit dem Wirbel in den Ring einhängen.
37) TESTÜBERSCHRIFT
Die Schnur komplett abwickeln und in voller Länge knotenfrei auf den Boden legen, dann den Drachen am anderen Ende befestigen.

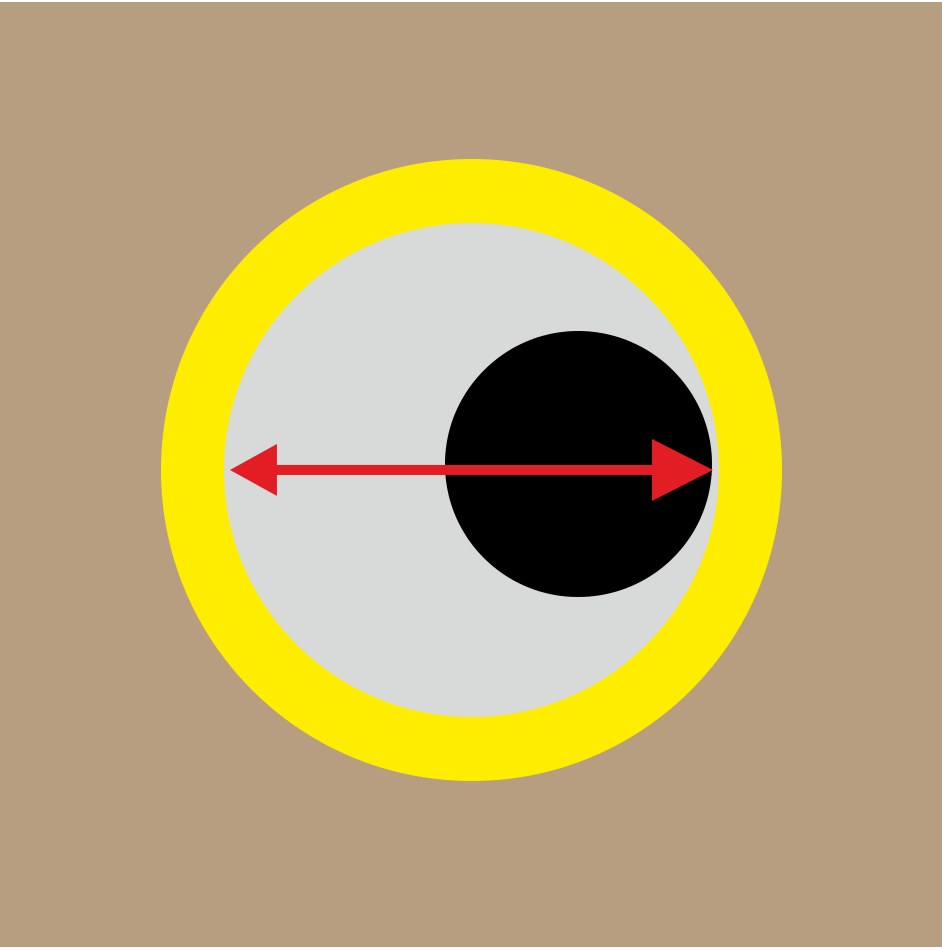

38) Rute in den Bohranker stecken
Die Drachenrute jetzt in den Bohranker stecken. Die Rute sitzt locker am Rand und kann sich bewegen — das ist so vorgesehen.

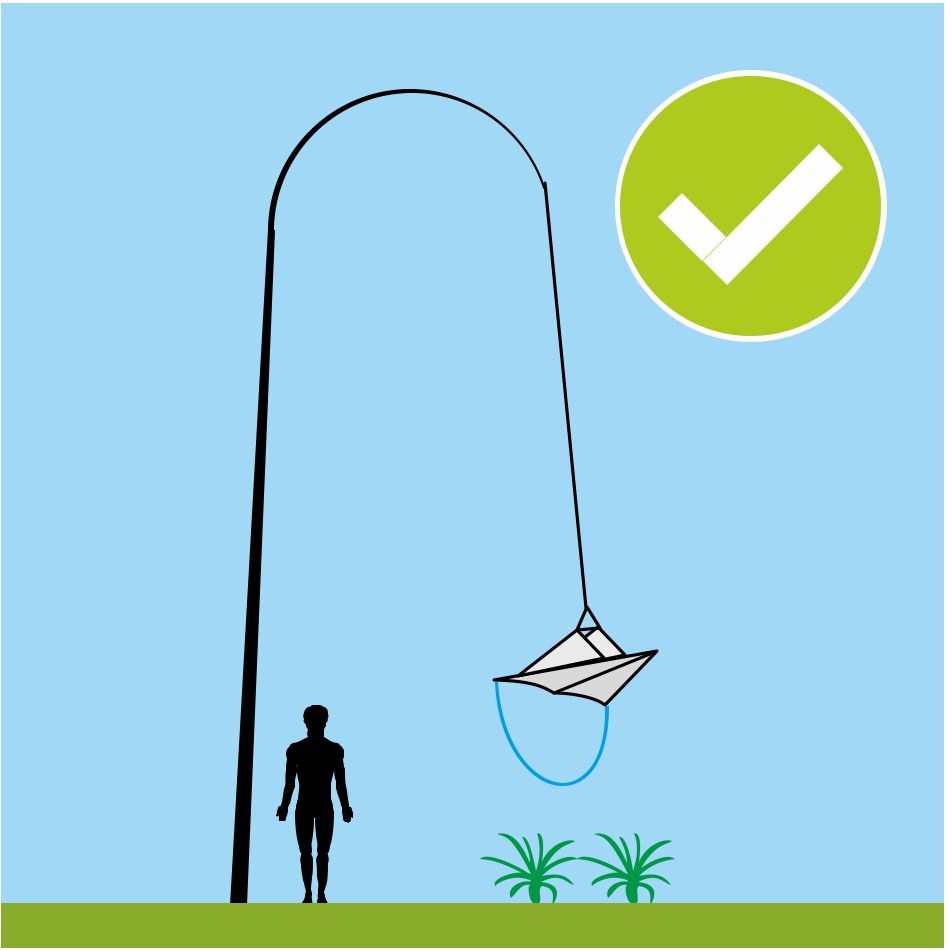

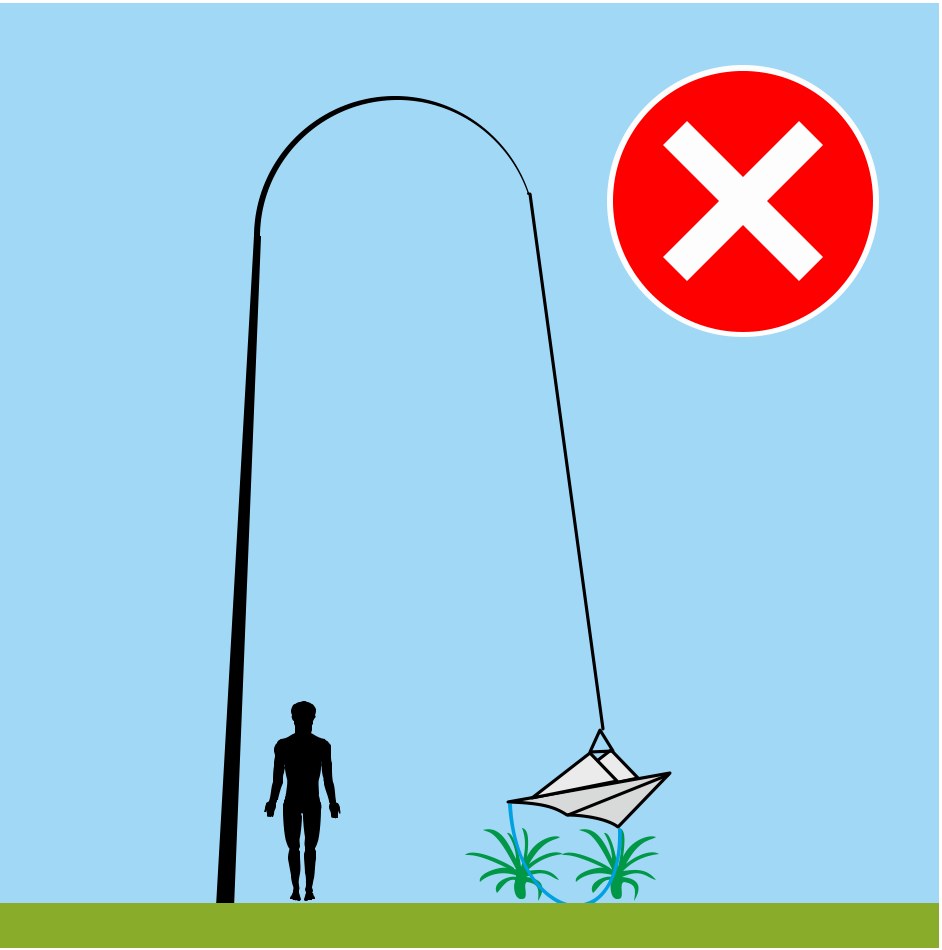

39) Flugbild kontrollieren
Nach dem Aufbau nochmals kontrollieren: Der Drachen darf den Boden nicht berühren und sich nicht in der Kultur verfangen können — nur so kann er nach Windstille wieder selbstständig aufsteigen.
40) Windstille
Bei Windstille biegt sich die Rutenspitze, dadurch erhält der Drachen den nötigen Abstand zur Rute. Der Drachen fliegt richtig, wenn er schön oben am Himmel schwebt und leicht hin- und herpendelt. Er darf keine Loopings oder Kapriolen schlagen.
Wartung

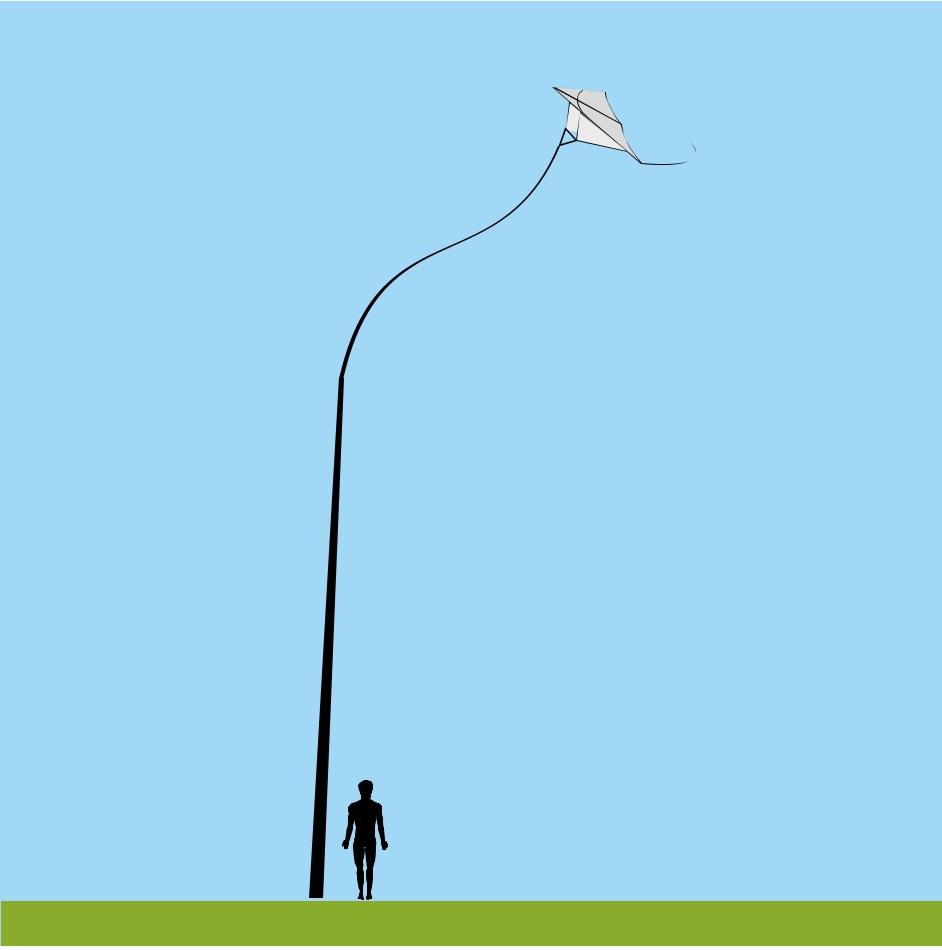

41) Verhalten bei ungewöhnlichem Flugbild
Der Drachen fliegt normalerweise oben am Himmel und pendelt hin und her.

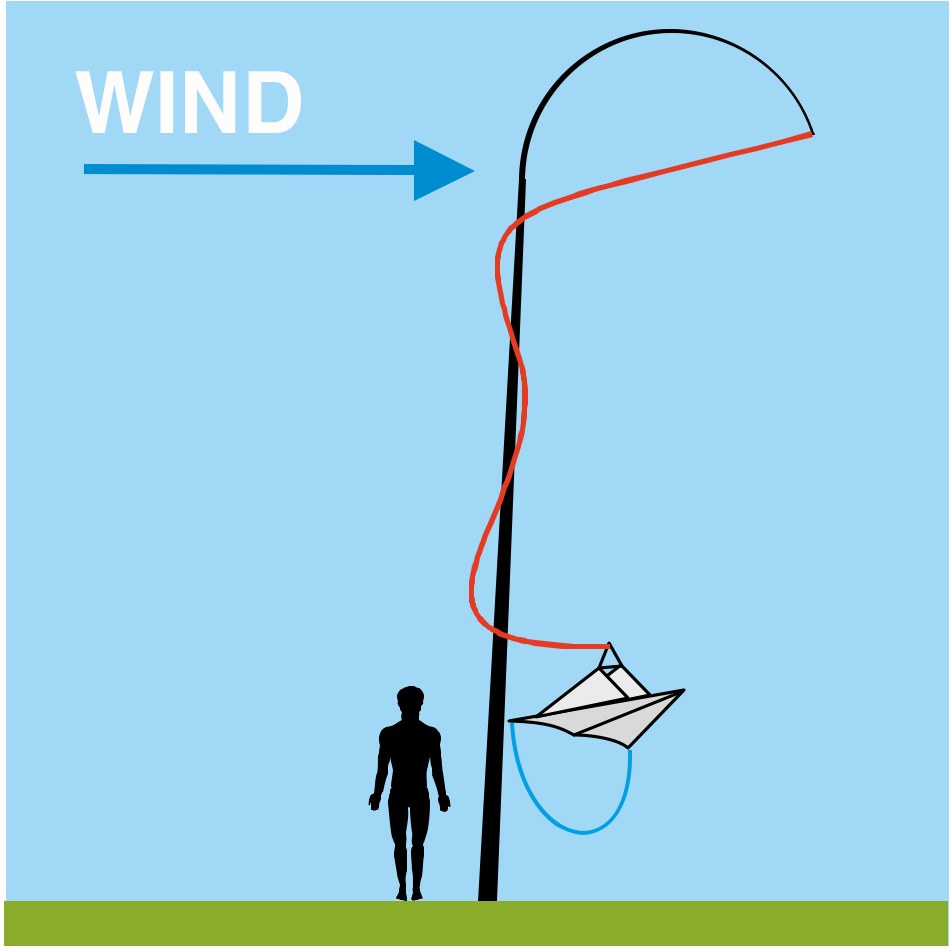

42) Drachen wickelt sich um Rute
Sollte sich der Drachen um die Rute herumwickeln oder sich die Schnur verfangen, deutet das auf einen Aufstellort mit extremen Windverhältnissen oder auf Windverwirbelungen durch Gebäude bzw. Bäume hin.

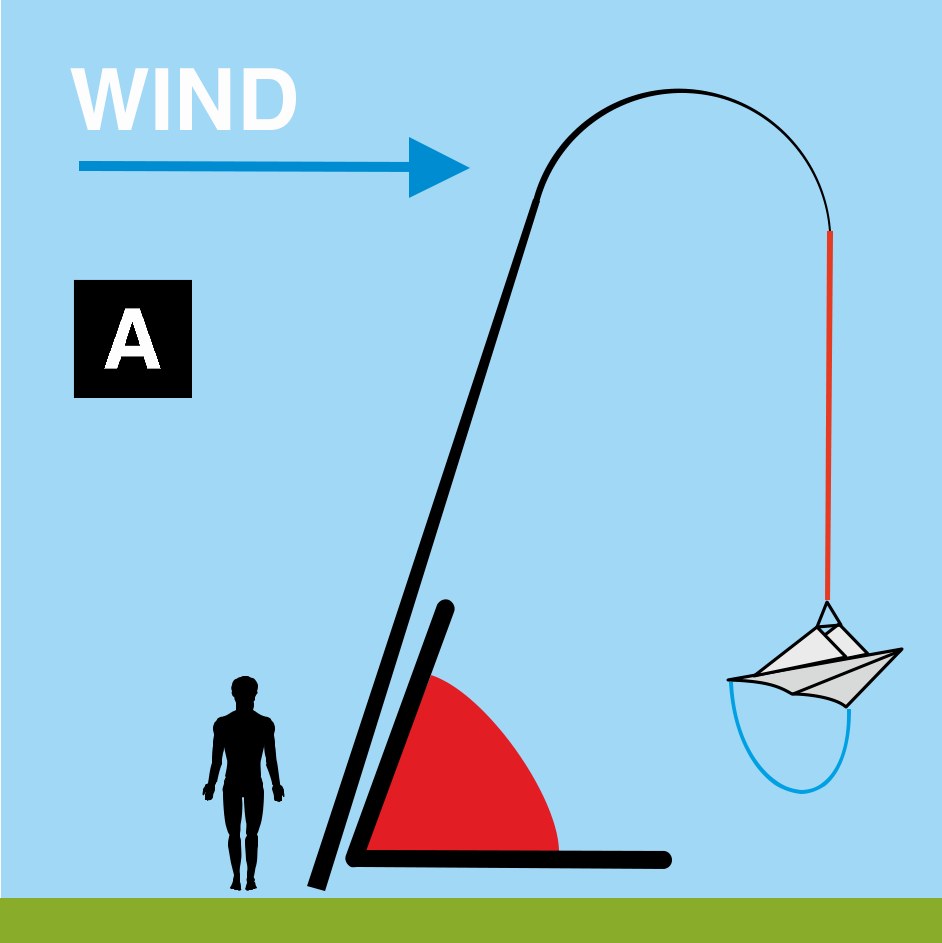

43) Rute verstellen
Es gibt zwei Möglichkeiten: die Rute in Windrichtung leicht schrägstellen.

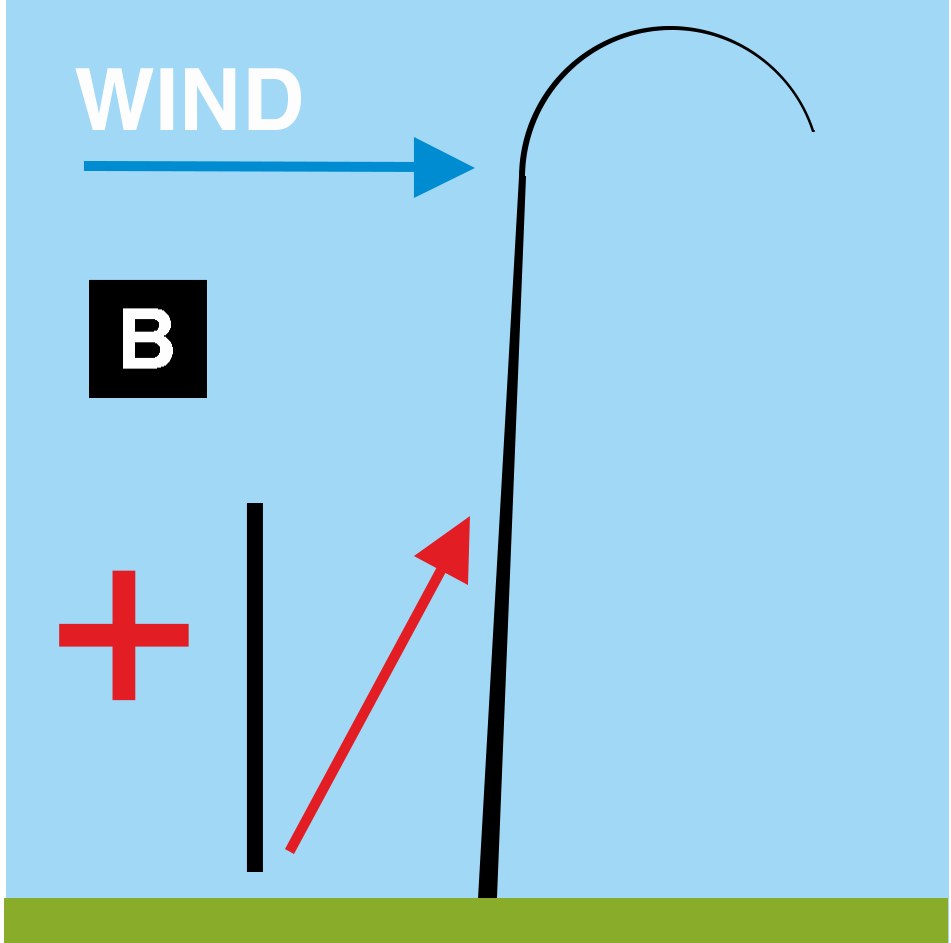

44) Rute verlängern
Die Rute verlängern. Sollte sich hierdurch nichts ändern, nehmen Sie bitte Kontakt mit uns auf, damit wir Ihnen Empfehlungen geben können. Es ist sehr wichtig, dieses Verhalten zu unterbinden — das Material wird sonst extrem belastet, was die Haltbarkeit verkürzt. Schäden, die hierdurch entstehen, sind nicht durch eine Garantie abgedeckt.

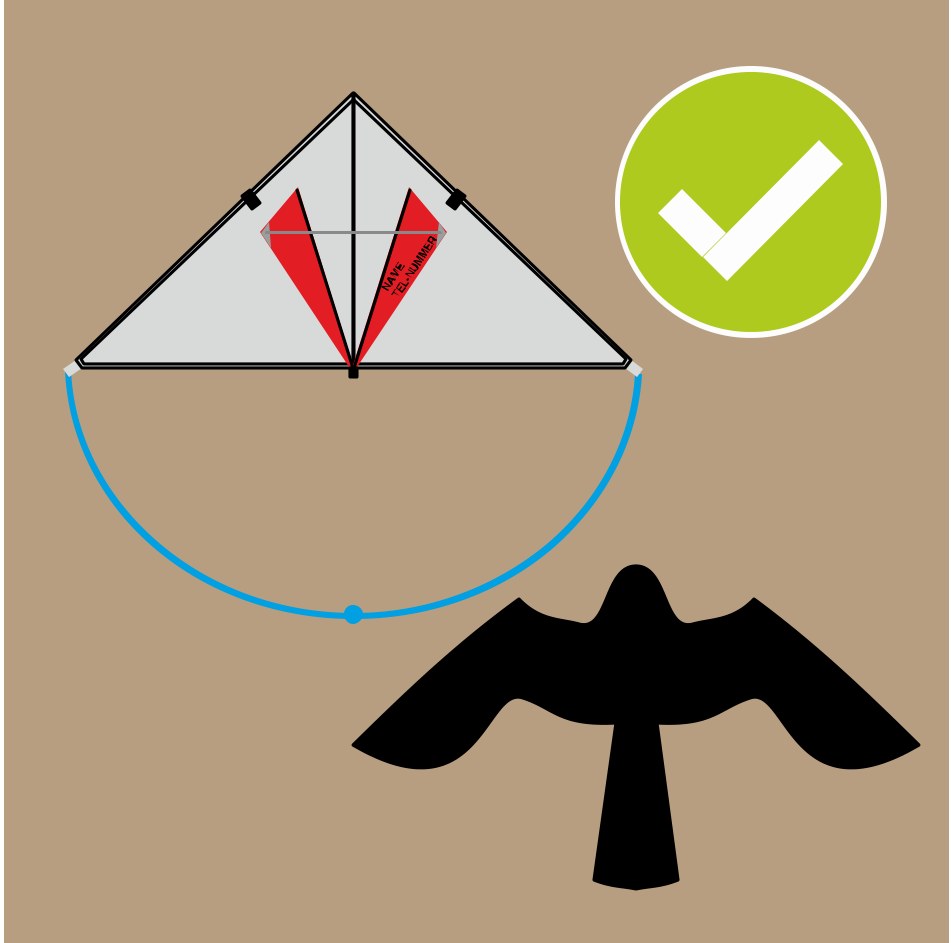

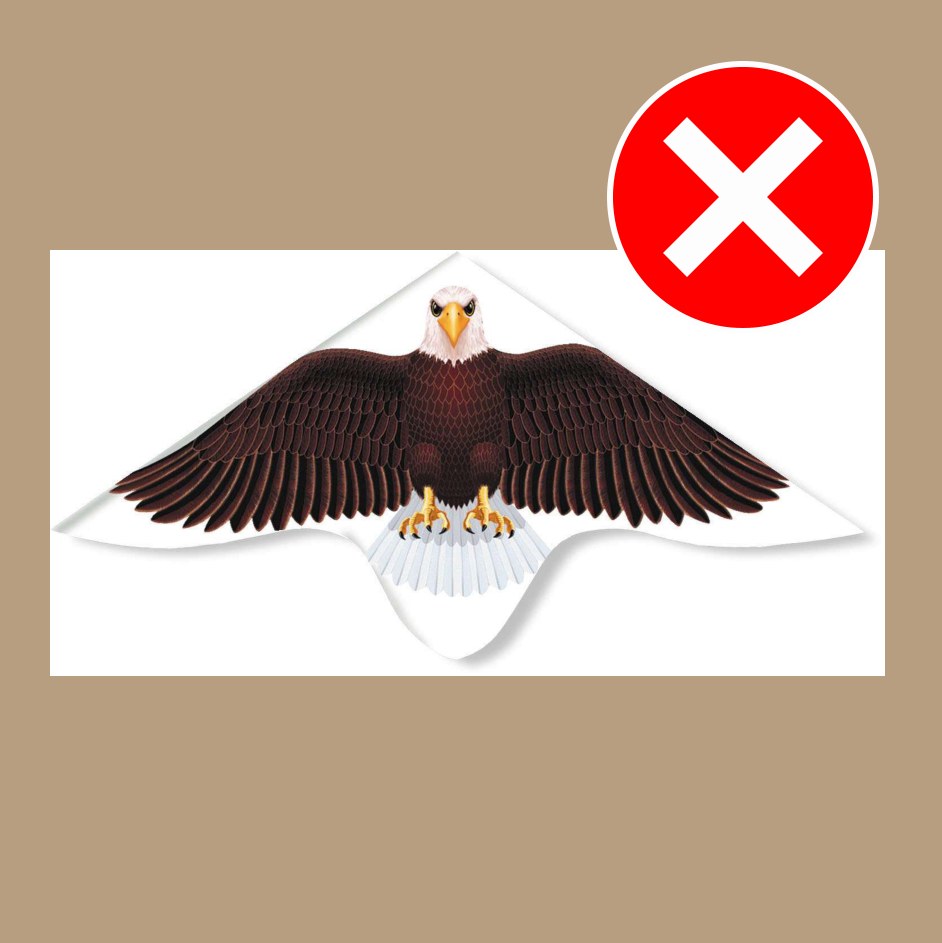

45) Zulässige Drachen
Kinder- oder Spielzeugdrachen erzeugen andere Zugkräfte und können die Rute beschädigen. Ebenso benötigen Kinderdrachen stärkeren Wind, sodass die benötigte Abwehr vor Schadvögeln nicht erzielt wird.
46) Geeignete Drachen
Bitte nur Drachen einsetzen, die für dieses System entwickelt wurden — sie sind auf die Statik der Rute abgestimmt.

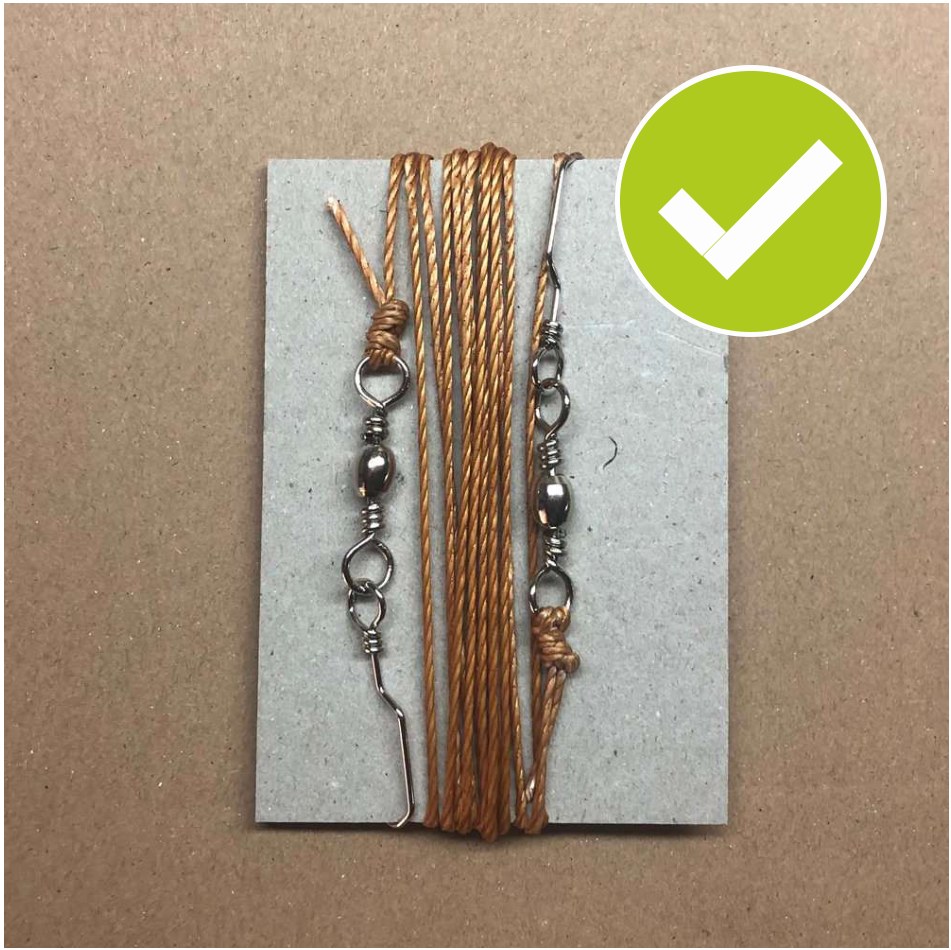

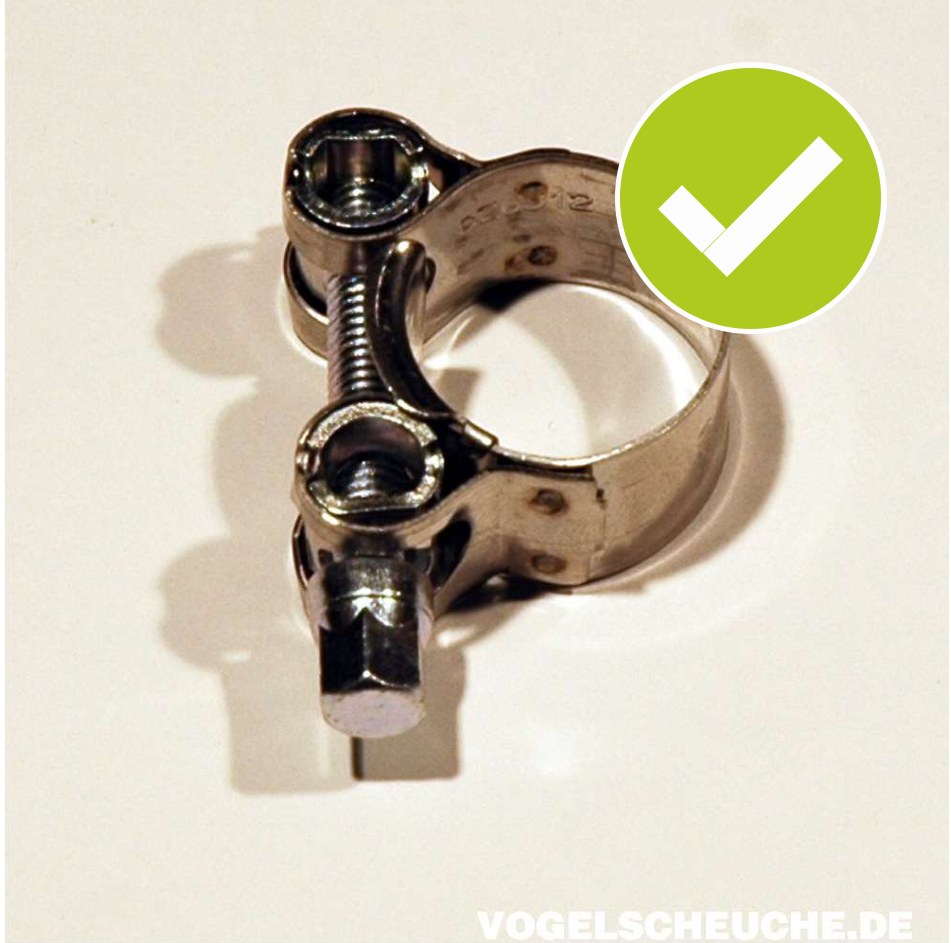

47) Spezialschnur und Spannschellen
Die Schnur niemals gegen eine normale Polyester- oder Maurerschnur austauschen: Eine normale Schnur nimmt zu viel Wasser auf und ist zu schwer — das verhindert, dass der Drachen bei leichtem Wind gut fliegt.
48) Schellen
Bitte ausschließlich Spannschellen einsetzen; normale Schellen mit Schneckengewinde halten den benötigten Kräften nicht stand.
Ersatzteile
49) Nachbestellung
Sollten Teile des Systems verlorengehen, können diese einzeln nachbestellt werden.
Lagerung
Beim Abbau des Systems am Saisonende empfehlen wir, die Spitze komplett einzulagern.
Haltbarkeit und Materialfarben
Dieses Produkt wurde für den temporären Einsatz in der Landwirtschaft entwickelt. Bei dauerhaften ganzjährigem Einsatz verblasst die Farbe des Materials - dies ist eine normale Eigenschaft und kann bei starker UV-Strahlung nicht verindert werden. Die Lebensdauer wird verlängert, wenn das Produkt nur im Bedarfszeitraum installiert wird.
Haftung
Die Ratschläge dieser Gebrauchsanweisung sind von uns sorgfältig geprüft und getestet worden. Da wir keinen Einfluss auf den Ort und die Art der Installation haben, kann eine Haftung an Sach- oder Personenschäden nicht übernommen werden. Für Beschädigungen des Materials, die durch unsachgemäße Installation hervorgerufen wurden, kann kein kostenfreier Ersatz geleistet werden. Ebenso nicht für weggeflogene Teile oder entwendete Produkte.
Saat- und Ernteschutz
Unsere Produkte werden seit über 25 Jahren mit großem Erfolg in der Landwirtschaft gegen Schadvögel eingesetzt. Je nach Umgebung / Jahreszeit / Wetter / Kultur / kann sich das Verhalten der Schadvögel ändern. Daher ist nicht möglich eine Garantie für den Grad der Wirksamkeit zu geben.
